聚氨酯电缆-高柔性拖链电缆分屏蔽+总屏蔽结构

类别:聚氨酯电缆日期:2019-04-15
我要分享
该类拖链电缆在成对分屏+总屏蔽高柔性拖链电缆基础上升级用机械性能更加优异的高耐磨弹性体聚氨酯护套材料,增强电缆使用的稳定性与安全性以及更长使用寿命

● 聚氨酯电缆-高柔性拖链电缆分屏蔽+总屏蔽结构典型应用

该类拖链电缆在成对分屏+总屏蔽高柔性拖链电缆基础上升级用机械性能更加优异的高耐磨弹性体聚氨酯护套材料,增强电缆使用的稳定性与安全性以及更长使用寿命
成对分屏+总屏蔽聚氨酯拖链电缆适用于连续往复运动下的安装,特别是工业作用环境下动力拖链或移动机械部件内需要无差异变化的稳定信息传导与监控的频繁弯曲场合.
如现代化机械标准部件的拖链中以及物流系统,操控系统,机械自动化系统等.
特别应用于重机械负荷,海岸、港口、野外,高/低温、高污染等恶劣环境场所.
数控机床,电子设备,五金冲压,木材石材机械,玻璃与门窗机械,注塑机,机械(人)手,建筑机械,重型机器厂,汽车制造,起重运输设备,自动化仓库,码头,消防车的室内外环境需要屏蔽的场所.

● 聚氨酯电缆-高柔性拖链电缆分屏蔽+总屏蔽结构产品结构

导线:    PUR双绞屏蔽聚氨酯拖链电缆多股超细经绞无氧裸铜丝,符合VDE0295 CLASS 6标准
绝缘:    特之混合弹性体丁腈/TPE材料
颜色代码:<0.5mm²颜色标识,全彩色线芯或A线:黑,棕,蓝,紫,粉红,橙与B线黑色芯线成对;
          ≥0.5mm²黑色数字白色号码编码,相邻数字编码成对
线芯结构:成对结构后分层集束,防扭结构结构设计
内衬层:  柔性无纺布
屏蔽:    镀锡铜网编织屏蔽,密度85%以上
护套材料:特之高耐磨Lubrizol PUR聚氨酯材料
护套颜色:黑色(RAL9005)
                    灰色(RAL7001)
                    橙色(RAL2003)

● 聚氨酯电缆-高柔性拖链电缆分屏蔽+总屏蔽结构特性与符合性

移动特性:敷设行程:>100m,加速度60m/S²,移动速度10m/S
弯曲寿命:40次/分钟,>1000万次循环弯曲的成对分屏+总屏蔽聚氨酯拖链电缆设计寿命
特性:
耐寒,防水解和微生物,防油和冷却剂
抗辐射,耐臭氧,耐候性,耐酸碱,抗溶剂
高耐磨,耐刻痕,高的机械负荷
优异的耐曲饶,抗扭性。良好的电磁性(抗干扰)
符合认证:

聚氨酯电缆-高柔性拖链电缆分屏蔽+总屏蔽结构技术参数

额定电压:        <0.5mm²:300/300V;
                  ≥0.5mm²:300/500V
测试电压:        3000V
移动安装弯曲半径:5~7.5×D
移动安装使用温度:-40℃~+100℃
阻燃性:          符合IEC60332-1-2+EN60332-1-2
耐油性耐化学性:  参见成对分屏+总屏蔽聚氨酯拖链电缆参数附表
接地保护芯线:    G=含黄/绿双色接地保护芯线
                  X=无黄/绿双色接地保护芯线

● 聚氨酯电缆-高柔性拖链电缆分屏蔽+总屏蔽结构订购说明

标准长度:(100,200,300,500,1000)
包装形式:≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格(如1×500m盘装或5×100m卷装)

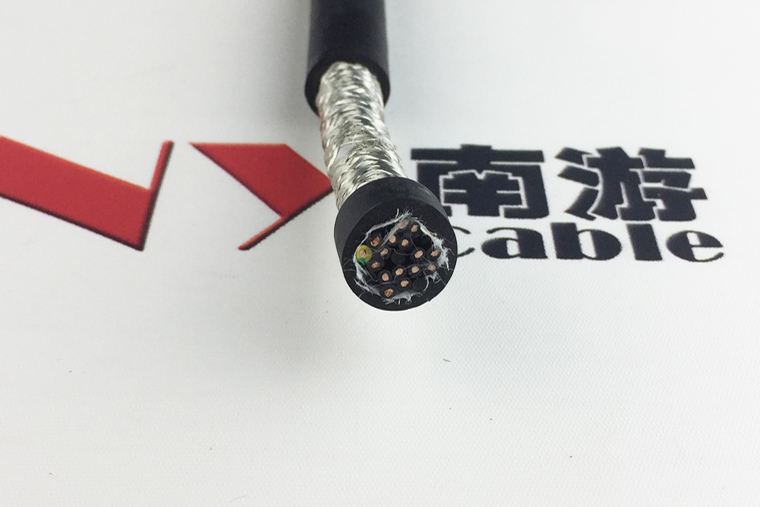

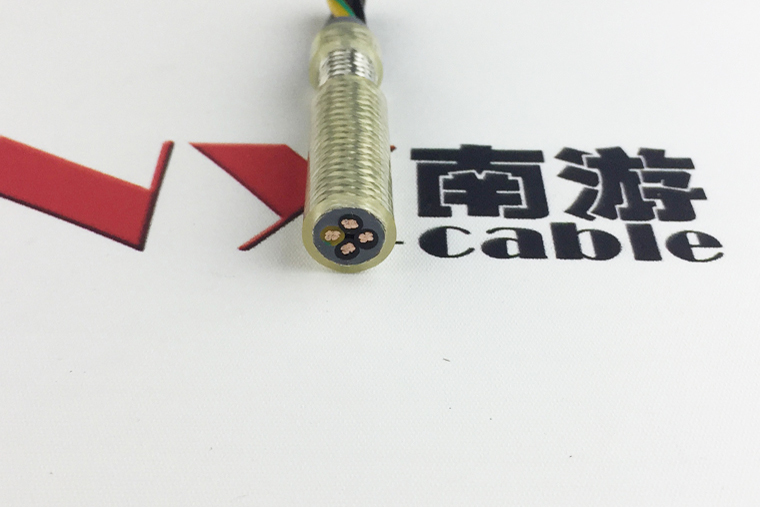

聚氨酯电缆-高柔性拖链电缆分屏蔽+总屏蔽结构规格及产品图片

DRAG800VP 6.0*2C 390 0.14 291.3 16.0 17.4
DRAG800VP 6.0*3C 390 0.14 394.2 17.1 18.5
DRAG800VP 6.0*4C 390 0.14 507.8 19.0 20.4
DRAG800VP 6.0*5C 390 0.14 626.1 21.1 22.5
DRAG800VP 6.0*6C 390 0.14 748.4 23.2 24.6
DRAG800VP 6.0*7C 390 0.14 876.4 25.6 27.5
DRAG800VP 6.0*8C 390 0.14 1017.7 28.4 30.3
DRAG800VP 6.0*9C 390 0.14 1107.3 28.4 30.3
DRAG800VP 6.0*10C 390 0.14 1238.8 30.6 32.5
DRAG800VP 6.0*11C 390 0.14 1347.5 31.5 33.4
DRAG800VP 6.0*12C 390 0.14 1437.1 31.5 33.4

DRAG800VP 10.0*2C 353 0.19 447.5 19.7 21.1
DRAG800VP 10.0*3C 353 0.19 611.9 21.1 22.5
DRAG800VP 10.0*4C 353 0.19 792.2 23.4 24.8
DRAG800VP 10.0*5C 353 0.19 982.8 26.2 28.1
DRAG800VP 10.0*6C 353 0.19 1173.5 28.7 30.6
DRAG800VP 10.0*7C 353 0.19 1371.5 31.4 33.3

DRAG800VP 16.0*2C 564 0.19 638.1 22.9 24.3
DRAG800VP 16.0*3C 564 0.19 883.7 24.7 26.6
DRAG800VP 16.0*4C 564 0.19 1148.2 27.5 29.4
DRAG800VP 16.0*5C 564 0.19 1422.6 30.5 32.4

DRAG800VP 25.0*2C 882 0.19 984.3 28.5 30.4
DRAG800VP 25.0*3C 882 0.19 1365.9 30.5 32.4
DRAG800VP 25.0*4C 882 0.19 1772.7 33.6 35.5
