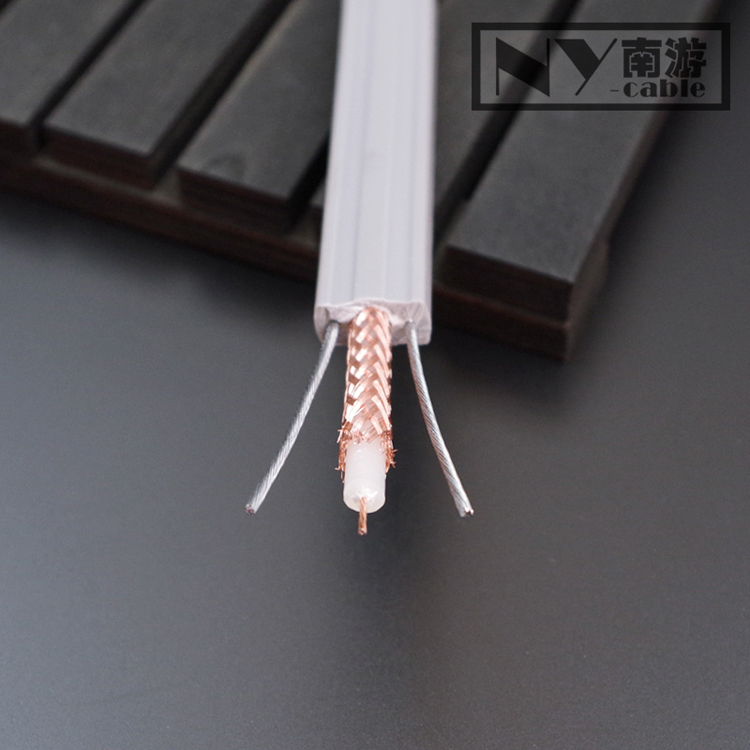

电梯视频线模拟监控75-5同轴双钢丝扁平电缆

类别：其他特种电缆日期：2018-12-24
我要分享
【电梯视频线】适用范围
电梯视频线适用于高速电梯视频监控系统连接电梯摄像机与视频，传输视频监控图像信号。

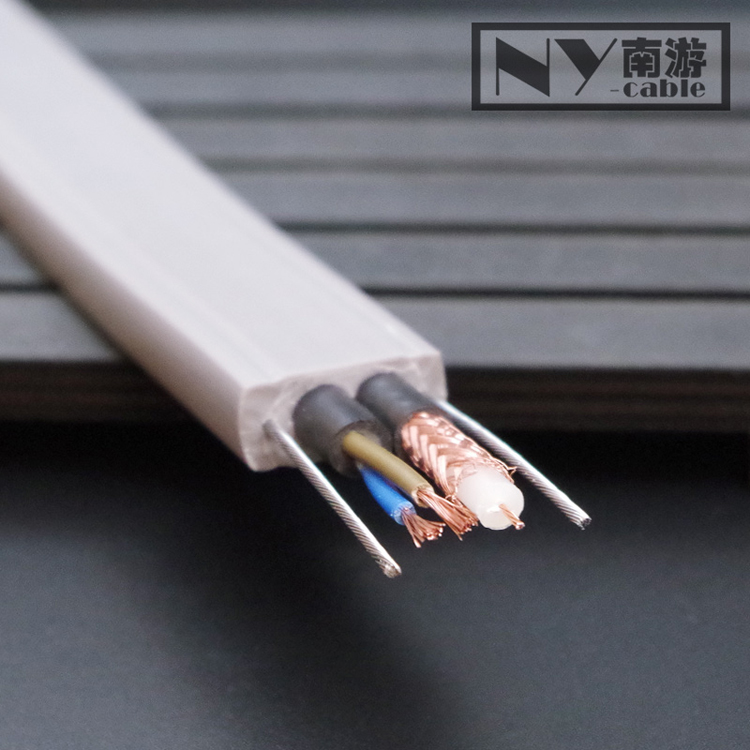

电梯视频线电梯视频线带电源

【电梯视频线】产品特点
类型：75-3电梯视频线、75-5电梯视频线（用的较多）
导体: 采用多股柔性无氧铜丝绞合
屏蔽：整体无氧铜丝屏蔽（可加铝箔），以防止外部高频电磁干扰。
护套：优质电梯电缆料
加强件：高强度柔软镀锌钢丝
温度范围：移动安装：-20℃～+70℃   固定安装：-30℃～+70℃
可带电源线大小：2*0.5  2*0.75  2*1.0
颜色：灰色

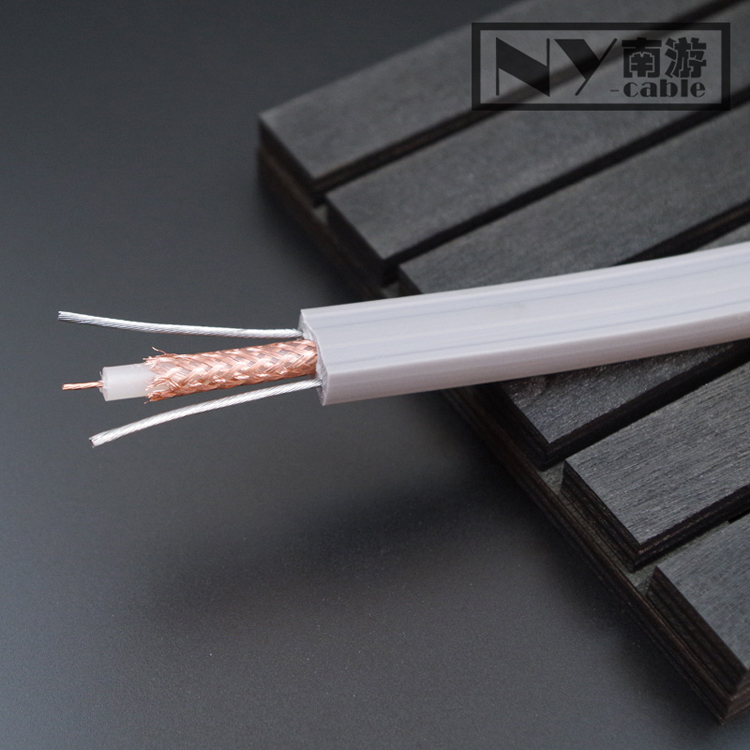

双钢丝电梯视频线
【电梯视频线】产品特点
1）电梯视频线采用优质电梯电缆料（绝缘性好、机械性能好、化学稳定性好、耐水性好）。
2）采用优质聚乙烯，阻抗性能稳定（75Ω）
3）整体无氧铜丝屏蔽（可加铝箔），以防止外部高频电磁干扰。
4）高强度柔软镀锌钢丝

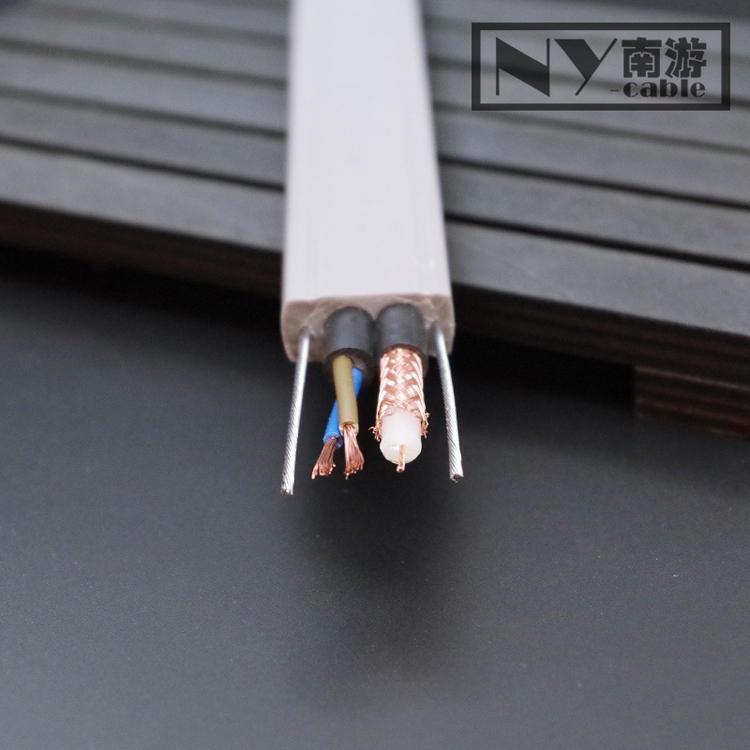

电梯视频线带电源图1

【电梯视频线】参数规格
温度范围：             移动安装：-20℃～+70℃
                                    固定安装：-30℃～+70℃
双钢丝电梯视频线线径尺寸：    14*7.6 mm
双钢丝电梯视频线线带电源 线径尺寸：22*10.5 mm
燃烧试验               符合VDE 0472 804 部分B 类 试验和IEC 332-1


【电梯视频线】安装使用
安装使用前应自由垂吊，充分退扭（避免出现线缆打结和波浪扭曲）；
钢绳加强芯剥离后应进行固定，同时应承受线缆自身重量及运行拉力；
两条钢绳加强芯剥离后应保持对称一致拉力，其所受拉力与平均值偏差应小于5%；电梯轿厢压缩电梯缓冲器时，电梯视频线不得与底坑和轿厢底边框接触；安装时线缆视频、电源接口不得有虚焊、脱焊且应固定牢实。


【电梯视频线】包装说明
电梯视频线厂家内部常规包装200m，300m ，500m , 800m , 1000m……可以根据客户具体需求定制包装电梯视频线。
