矿用凿岩台车,电动铲运机电缆是在消除了一根电缆为采矿作业设备传输动力的可行性与安全性顾虑之后，迅速发展成为采矿作业设备的重要组成部分；伴随矿产资源的开发进程，采矿作业设备也日益增多，其中电动凿岩台车以及电动铲运机等一系列矿用电动采矿作业设备的投入使用解决的地下采矿空间狭窄、通风条件差、环境污染严重等问题；与此同时，为保障电动采矿作业设备的“安全、高效、清洁”运作，配套设施一根高品质更长使用寿命的电动铲运机电缆成为不容忽视的部分。

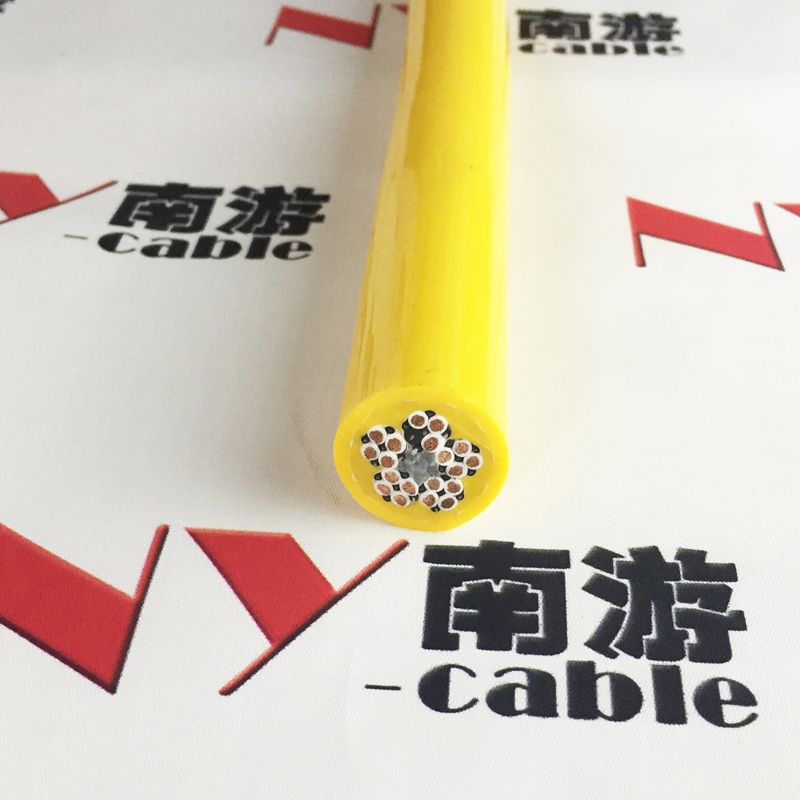

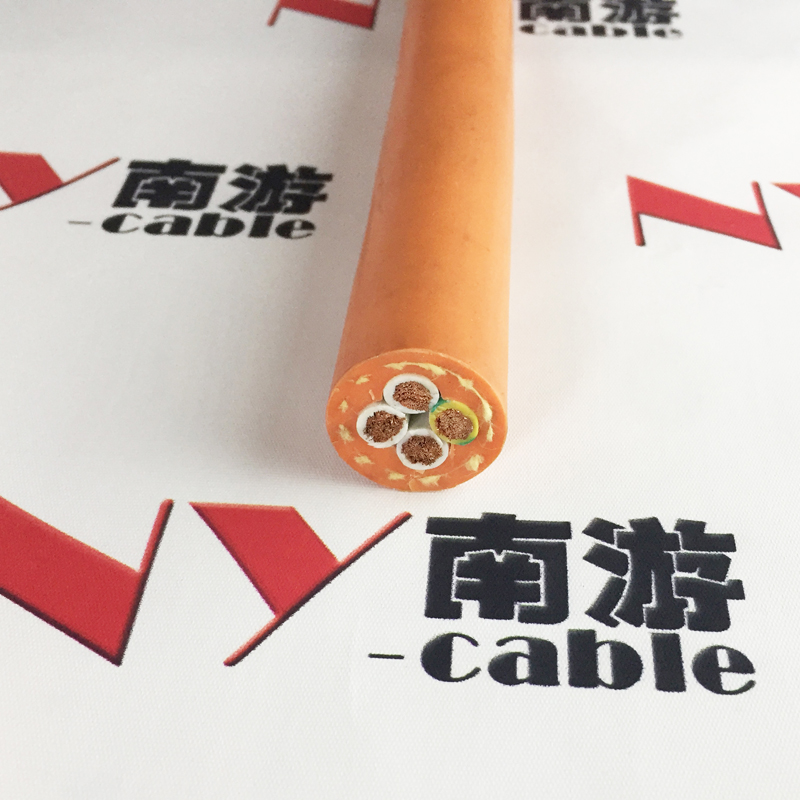

加强型导体结构和芳纶纤维经纬编织电缆本体的加强型护层结构,增强电缆的抗拉抗扭特性,在卷筒卷绕过程中抵抗拉力对电缆产生的损害以及扭转里产生的螺旋造成的内部结构伤害;柔性机械性能优异高耐磨的聚氨酯PUR护套铲运机电缆,可以经受长时间的卷绕拖拽运动,极具优异的抗张力特性,绝缘耐压,卷绕耐压,耐磨等;抗拉耐老化,柔性耐弯曲,耐候耐油以及防紫外线(耐开裂)性能优异,具备更长使用寿命,代替进口电缆.
移动安装弯曲半径7.5x电缆外径
移动安装使用温度范围-40℃至+90℃;固定安装使用温度范围-50℃至+100℃
导体结构参照VDE 0295/IEC 60228 第5类或6类导体,采用多股细绞成束裸铜丝
芯线标识
5芯及以下: 按VDE 0293或VDE 0293-308彩色芯线色标
7芯及以上: 黑色芯线白色数字编号（VDE 0293）
G=有黄/绿双色接地线标识
X=无黄/绿双色接地线标识
工作电压Uo/U,450/750V~0.6/1KV
3000V测试电压
绝缘电阻 ＞10 GΩxcm
符合认证 CE RoHS
上海南游电线电缆有限公司（南游电缆）-地下采矿设备及大型机械设备电缆制造专家，电缆抗拉、耐磨、耐弯折，新工艺及新材料的选择，大大增加了电缆的物流、化学特性及使用寿命，是普通电缆寿命的2-3倍，同时可完全取代进口电缆。
电缆品牌：南游电缆；产品名称：铲运机电缆, 电动铲运机电缆, 矿用铲运机电缆；典型应用：作为连接与控制用的移动设备柔性电缆，适用于易磨损且有较高机械应力的往复自由弯曲移动场合，不仅作为尾缆、卷筒电缆和牵引电缆还可用作动力系统中的拖曳电缆使用。如：矿用凿岩机、矿用台车、矿用电动铲运机、撬毛台车、锚杆台车、掘进凿岩台车等矿下移动设设备以及斗轮堆取料机、采煤机、掘进机、翻车机等大中小型采煤运输移动设备和港口机械吊装设备安装工程。产品特性：柔性高耐磨、强度抗拉、抗扭转、防浅水耐油（可生产防水、耐酸碱腐蚀型铲运机电缆）、耐候性能优异、抗老化……（1）耐磨性:铁矿用铲运机电缆工作环境恶劣,需要在巷道中频繁移动供电,直接接触铁矿石,因此矿用铲运机电缆的外护套耐磨要求非常高.（2）抗拉性与耐扭转性:铲运机工作期间,前行/平移或回收,电缆将受到很大的拉力和扭转,因此矿用铲运机电缆的抗拉,弯曲,抗压和耐扭转等性能要求较高.（3）耐候性:环境适应性强,低温阻燃,防水,耐酸碱盐雾腐蚀；符合认证：CE, RoHS
矿用电动铲运机电缆厂家的产品特性：1、度抗拉性能：铲运机电缆在工作时，置于铲运机尾部的卷筒（卷盘）上，为铲运机的工作而提供动力，电缆随铲运机等设备作业的前后左右移动而移动本身，在这其中，铲运机电缆因为铲运机设备的移动而产生张力及拉力，南游电缆新工艺铲运机电缆采用凯夫拉纤维编织网置于两层护套之间，缓解了电缆在拉伸过程中产生的各种张力及拉力，保护了电缆的内部结构，增加了电缆的使用寿命。同时，凯夫拉纤维编织网同时也防止了电缆在拖拽中易出现螺旋打扭的情况，进而保证了电缆导体及内部结构的损坏。2、度耐能磨性：铲运机电缆在作业中，置于地面，无任何保护措施，随铲运机设备不断移动拖拽，这就使得电缆与地面直接接触，各种矿井地面较为复杂，电缆外护套除了具有较好的耐磨特性以外，部分情况下还需要有耐油、防水、耐酸碱腐蚀等特性。3、高机械耐弯曲性能：电缆无论是用于垂直升降设备，还水平移动拖拽如铲运机等设备，电缆都会设备的移动而往复弯曲使用，高频移动弯曲使用是铲运机电缆的必备特性，只有保证了电缆的高机械弯曲性能，才能进一步保证电缆的使用寿命。
|
DRUM500 |
6.0*9C |
210 |
0.19 |
1097.48 |
25.53 |
28.03 |
|
DRUM500 |
6.0*10C |
210 |
0.19 |
1215.38 |
27.1 |
29.6 |
|
DRUM500 |
6.0*11C |
210 |
0.19 |
1285.22 |
26.46 |
28.96 |
|
DRUM500 |
6.0*12C |
210 |
0.19 |
1369.1 |
26.46 |
28.96 |
|
DRUM500 |
6.0*13C |
210 |
0.19 |
1487.89 |
28.03 |
30.53 |
|
DRUM500 |
6.0*14C |
210 |
0.19 |
1571.77 |
28.03 |
30.53 |
|
DRUM500 |
6.0*15C |
210 |
0.19 |
1695.77 |
29.75 |
32.25 |
|
|
|
|
|
|
|
|
|
DRUM500 |
10*2C |
350 |
0.19 |
452.08 |
16.94 |
18.94 |
|
DRUM500 |
10*3C |
350 |
0.19 |
606.24 |
18.14 |
20.14 |
|
DRUM500 |
10*4C |
350 |
0.19 |
775.84 |
20.16 |
22.66 |
|
DRUM500 |
10*5C |
350 |
0.19 |
951.82 |
22.38 |
24.88 |
|
DRUM500 |
10*6C |
350 |
0.19 |
1133.05 |
24.72 |
27.22 |
|
DRUM500 |
10*7C |
350 |
0.19 |
1317.59 |
27.05 |
29.55 |
|
DRUM500 |
10*8C |
350 |
0.19 |
1523.93 |
30.16 |
32.66 |
|
|
|
|
|
|
|
|
|
DRUM500 |
16.0*2C |
326 |
0.25 |
634.71 |
19.73 |
22.23 |
|
DRUM500 |
16.0*3C |
326 |
0.25 |
862.74 |
21.14 |
23.64 |
|
DRUM500 |
16.0*4C |
326 |
0.25 |
1111.11 |
23.52 |
26.02 |
|
DRUM500 |
16.0*5C |
326 |
0.25 |
1368.06 |
26.14 |
28.64 |
