柔性屏蔽伺服电缆

类别:柔性电缆日期:2019-01-02
我要分享
柔性屏蔽伺服电缆

带屏蔽伺服电缆带有双重镀锡铜网屏蔽效果,作为测量、监测和控制电缆适合用在机床制造、成套设备安装工程、电站、暖气和空调系统、冷冻设备、办公自动设备、仓储设备、室内起重设备、以及数据处理系统等场合。带屏蔽伺服电缆使用于工作电压450/750V级以下,环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。具有以下特点:绝缘和护套等用丁晴复合物。提高电缆柔软特性及防腐耐寒等性能。可按顾客需要,在线芯两侧增加钢丝绳或其他承力元件。

柔性屏蔽伺服电缆的参数规格:

多股裸铜丝绞合导体(镀锡铜丝请事先说明)
电源芯线:0.5-35mm2,特殊混合弹性体丁晴/汽车料/TPE等材料绝缘;黑色芯线加白色数字编码,3芯以上带黄绿接地线
控制芯线:0.3-2.5mm2,优质PE/TPE材料绝缘;黑色芯线加白色数字编码,3芯以上带黄绿接地线
成对铝箔麦拉绕包屏蔽控制或镀锡铜丝编织网分屏蔽
镀锡铜丝编织网总屏蔽
特殊改性弹性体丁晴/聚氨酯 PUR材料作为电缆外护套材质
黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003),其他颜色可选。
符合标准:CE,RoHS认证


柔性屏蔽伺服电缆产品特点:

(1)抗高频热损:优质高纯度的铜材,确保高频热损的小、传导佳。
(2)高频响应:优质极细软铜线,多股绞合以确保高频信号径向损耗小、表面传输比高,而获得的高频响应特性。
(3)抗串音特性:每一对信号回路芯线双双对绞,对绞节距合理设置并相互错开,以确保串音干扰小。
(4)抗干扰特性:以高遮密度的网状铜线覆包电缆的屏蔽结构、细密而高导通率、高响应率的屏蔽镀锡铜线以大的吸收与快的传导而遮蔽、过滤干扰、以确保传输信号的干扰小。(5)高柔性、防水、防腐蚀、耐油、耐磨、耐弯曲、耐候、寿命长:细而柔软多股的铜线不易折断或刺破外护套,多股纤维填充绳确保电缆圆整,提高电缆抗拉伸、抗摇摆的性能,优质的外护套材质确保了线缆特有的性能。
(6)长距离的低衰减、延迟:超细多股的芯线及其对绞的构造,的高频响应特性,极小的高频响应热损,保证信号衰减、延迟小。
(7)环保标准:优质的原材料加工回收材料、严格的原材以确保符合环境标准。

柔性屏蔽伺服电缆

耐油伺服电缆移动用主要适用于连续移动场合,如拖链、机器人等的安装连接,该电缆将信号传输线和电源连接线集成于一体,节省安装空间减轻自身重量,保持工作的可靠性和稳定性。同时,也可定制耐油伺服电缆固定安装用,例如在干燥,潮湿和严重潮湿房间里有一般机械需求的机器和工业化工厂的构造,例如自动化技术,控制和生产工程,机器人和工业化工厂的构造,电机构造,驱动系统等。集控制和电源连接于一体,同时有整体屏蔽型。除节约安装空间和减轻自身重量外,其他优点还包括易于装配,具有很好的可靠性和温度性。

柔性屏蔽伺服电缆移动用应用范围:

耐油伺服电缆移动用具有耐折耐油耐弯曲,高柔,有韧性等特点,特别适于连续移动场合,如拖链、机器人等的安装连接,又因为伺服电缆可具备双重屏蔽效果抗干扰能力强,可将信号传输线和电源连接线集成于一体,节省安装空间减轻自身重量,保持工作的可靠性和稳定性,因此适合用于:机床制造、汽车制造、成套设备安装工程、造纸业、暖气和空调系统等场合。

柔性屏蔽伺服电缆移动用基本说明:

多股细绞成束超细裸铜丝,符合第6类导体;性体绝缘线芯;供电芯线:黑色线芯表面白色数字编码,符合VDE 0293,有黄/绿保护线;控制芯线:控制线对彩色线芯区分符合DIN 47100标准;控制线对由铝箔和铜丝编织屏蔽;芯线对、芯线和聚酯纤维一起绞合,超小节距;无纺织物材料绕包;性体丁材料或聚氨酯(PUR)护套材料

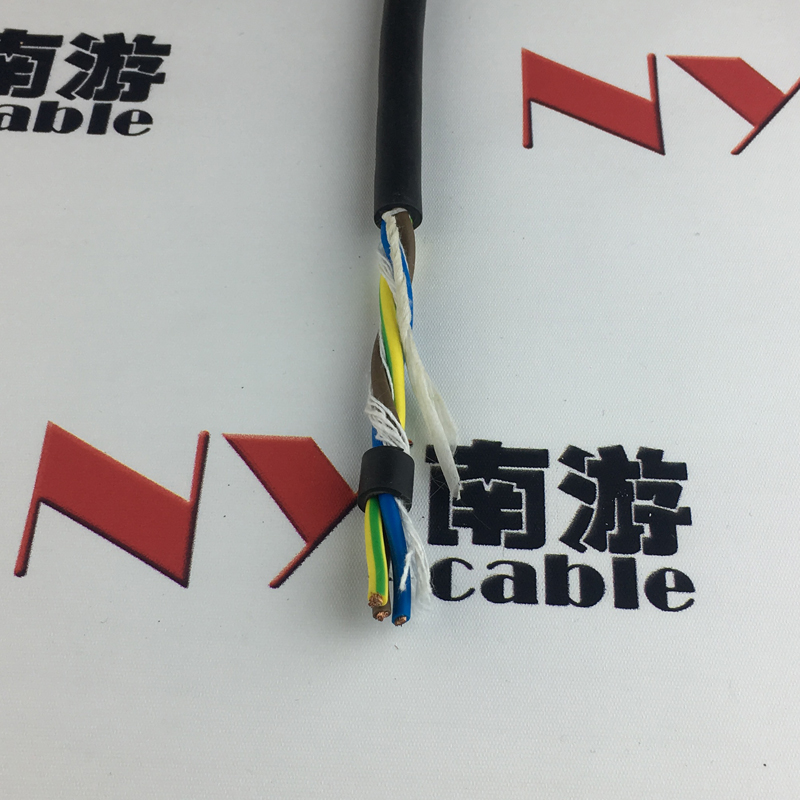

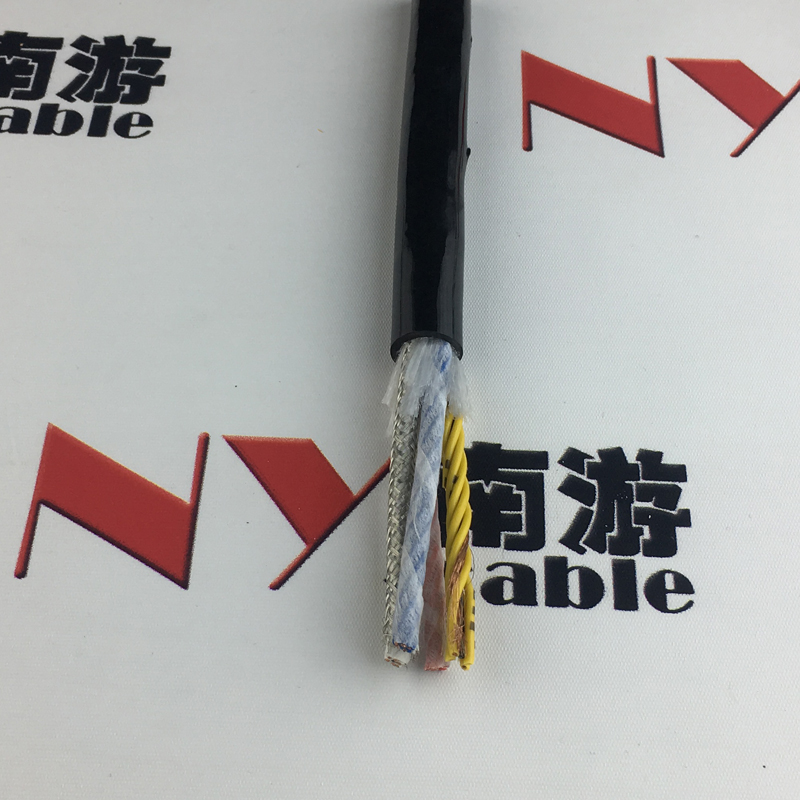

柔性屏蔽伺服电缆图片及规格


0.1*12C 13 0.1 75.6 6.9 7.4
0.14*12C 18 0.1 83.5 7.2 7.7
0.14*12C 18 0.1 83.5 7.2 7.7
0.3*12C 36 0.1 127.9 8.7 9.4
0.4*12C 50 0.1 142.1 8.9 9.6
0.5*12C 60 0.1 182.0 10.4 11.1
0.75*12C 90 0.1 221.2 11.1 11.8
1.0*12C 121 0.1 292.3 12.8 13.5
1.5*12C 182 0.1 419.0 15.5 16.9
2.0*12C 245 0.1 572.1 18.4 19.8
2.5*12C 154 0.14 683.5 19.9 21.5
4.0*12C 252 0.14 942.9 22.5 24.1
6.0*12C 370 0.14 1331.1 26.6 28.7
10.0*12C 336 0.19 2074.2 32.6 34.7
