伺服电缆-电源控制信号综合线

类别:柔性电缆日期:2019-01-02
我要分享
伺服电缆-电源控制信号综合线

南游伺服电缆|伺服电机电缆将信号传输线和电源电缆集成于一体,优化的结构设计大幅减小伺服电缆成品外径,减轻自身重量节省安装空间,保持工作的可靠性与稳定性.
● 应用范围伺服电机电缆集电源线与控制线于一体

伺服电缆-电源控制信号综合线

南游伺服电缆|伺服电机电缆将信号传输线和电源电缆集成于一体,优化的结构设计大幅减小伺服电缆成品外径,减轻自身重量节省安装空间,保持工作的可靠性与稳定性.
伺服电缆适用于伺服控制器和电机之间的连接电缆
用于动力拖链货移动机械部件
设备安装工程
尤其适用于机床和传输线的潮湿区域
装配线、生产线,所有机器中
产品特性伺服电机电缆集电源线与控制线于一体
耐弯曲设计>5百万次循环弯曲的拖链设计弯曲
高柔性耐磨、耐切

伺服电缆-电源控制信号综合线的参数规格:

多股裸铜丝绞合导体(镀锡铜丝请事先说明)
电源芯线:0.5-35mm2,特殊混合弹性体丁晴/汽车料/TPE等材料绝缘;黑色芯线加白色数字编码,3芯以上带黄绿接地线
控制芯线:0.3-2.5mm2,优质PE/TPE材料绝缘;黑色芯线加白色数字编码,3芯以上带黄绿接地线
成对铝箔麦拉绕包屏蔽控制或镀锡铜丝编织网分屏蔽
镀锡铜丝编织网总屏蔽
特殊改性弹性体丁晴/聚氨酯 PUR材料作为电缆外护套材质
黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003),其他颜色可选。
符合标准:CE,RoHS认证

伺服电缆-电源控制信号综合线的基本说明:

伺服系统专用电缆、新型环保系列产品,线缆具有高柔性、耐磨、耐折、耐油、耐弯曲、抗拉、抗扭、抗干扰、抗老化等一系列独有的特性,使其作为连接与控制伺服系统与伺服电机的运作使用完美结合,大大地提高了伺服电机(控制电机、执行电机)的工作效率。特别适于连续移动场合,如拖链、机器人等的安装连接,又因为伺服电缆可具备双重屏蔽效果抗干扰能力强,可将信号传输线和电源连接线集成于一体,节省安装空间减轻自身重量,保持工作的可靠性和稳定性,因此适用于智能伺服驱动自动化技术、工业自动化生产线、工业电子系统、动力设备、控制和生产工程,处理系统、机器人制造,汽车制造工业、木材加工中心线路等。组合结构伺服电缆优化组合电源和控制芯线,同时提供驱动和能源并对相应的温度进行制动。汽车制造、空气系统、暖气系统、数据处理系统、包装机械、自动生成线、各大机床制造、物流仓储设备、机器人、冷冻设备、室内起重设备、成套设备安装工程、控制和制造工程、电站、包装机械、办公自动设备、数控机床、冶金工业、设计加工中心等场合。

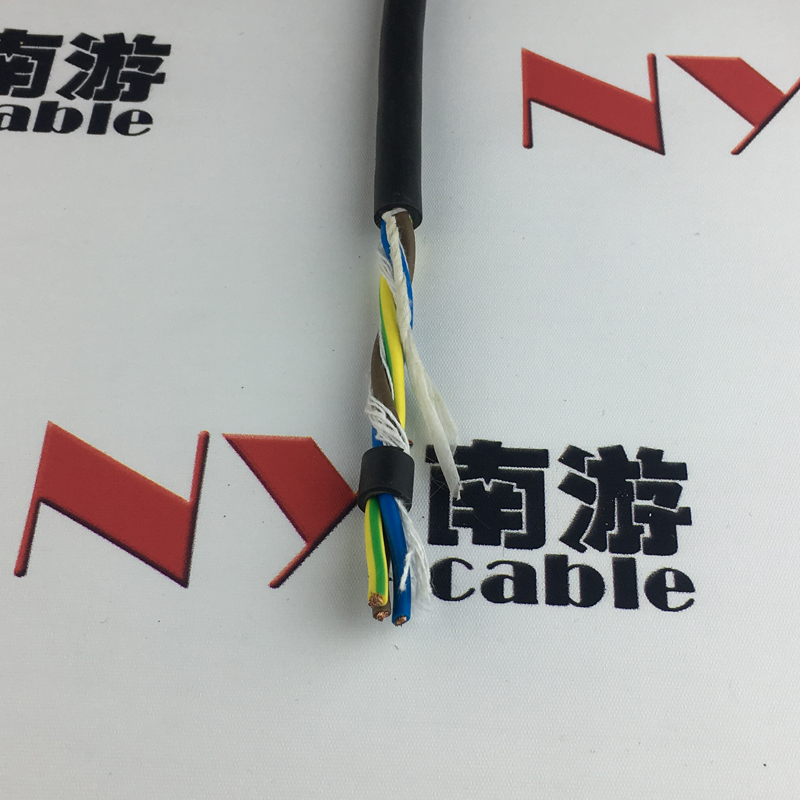

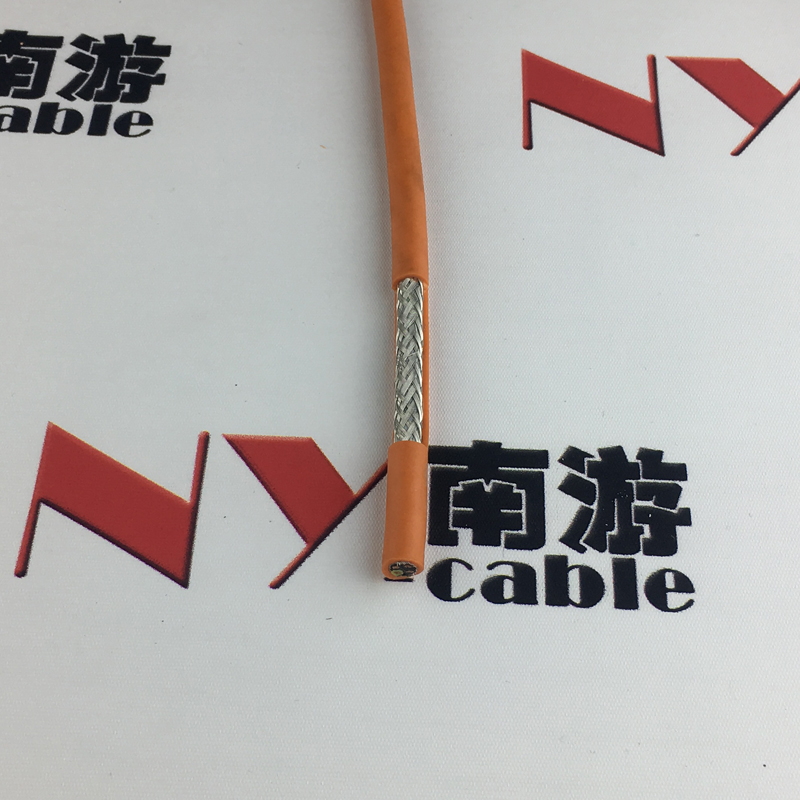

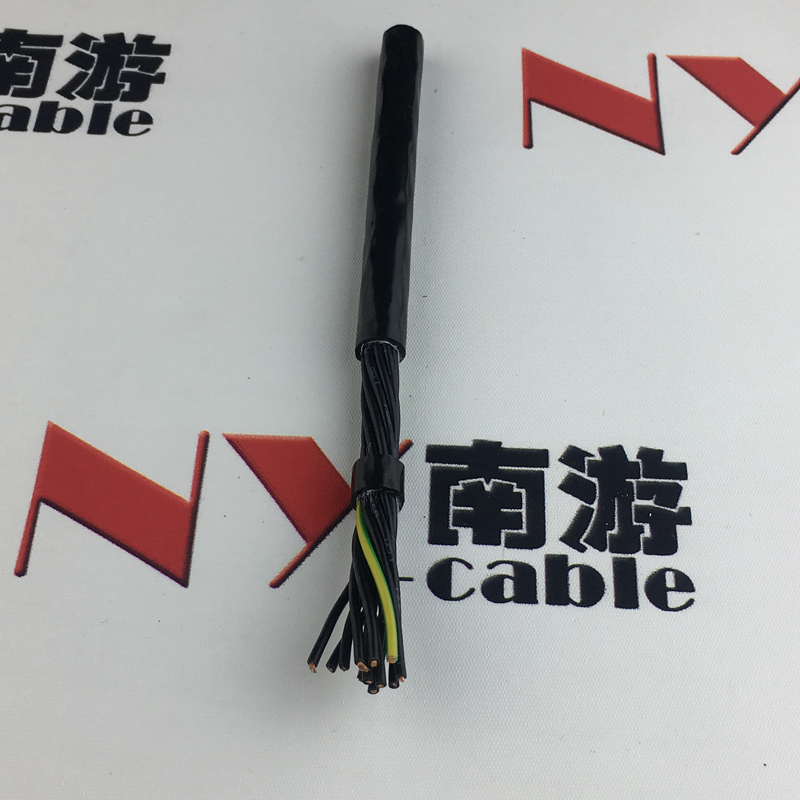

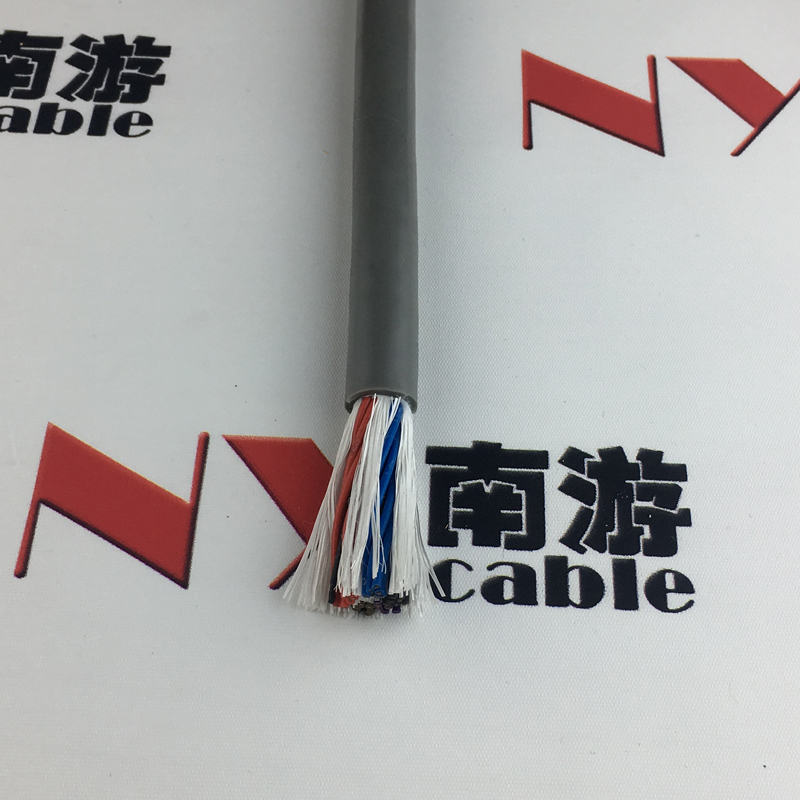

伺服电缆-电源控制信号综合线规格及图片

0.1*17C 13 0.1 101.7 8.1 8.8
0.14*17C 18 0.1 112.8 8.4 9.1
0.2*17C 25 0.1 128.6 8.8 9.5
0.3*17C 36 0.1 174.6 10.2 10.9
0.4*17C 50 0.1 194.5 10.5 11.2
0.5*17C 60 0.1 250.2 12.3 13.0
0.75*17C 90 0.1 305.3 13.1 13.8
1.0*17C 121 0.1 405.0 15.0 16.4
1.5*17C 182 0.1 583.0 18.4 19.8
2.0*15C 245 0.1 709.5 20.5 22.1
2.5*17C 154 0.14 955.6 23.7 25.3
4.0*17C 252 0.14 1322.1 26.9 29.0
6.0*17C 370 0.14 1870.7 31.9 34.0
