耐油伺服电缆-伺服系统连接线电缆的参数规格：
电源芯线：0.5-35mm2，特殊混合弹性体丁晴/汽车料/TPE等材料绝缘;黑色芯线加白色数字编码，3芯以上带黄绿接地线
控制芯线：0.3-2.5mm2，优质PE/TPE材料绝缘；黑色芯线加白色数字编码，3芯以上带黄绿接地线
成对铝箔麦拉绕包屏蔽控制或镀锡铜丝编织网分屏蔽
镀锡铜丝编织网总屏蔽
特殊改性弹性体丁晴/聚氨酯 PUR材料作为电缆外护套材质
黑色（RAL9005）/灰色（RAL7001）/橙色（RAL2003），其他颜色可选。
符合标准：CE,RoHS认证
耐油伺服专用电缆线的基本说明：
耐油伺服专用电缆线、新型环保系列产品，线缆具有高柔性、耐磨、耐折、耐油、耐弯曲、抗拉、抗扭、抗干扰、抗老化等一系列独有的特性，使其作为连接与控制伺服系统与伺服电机的运作使用完美结合，大大地提高了伺服电机（控制电机、执行电机）的工作效率。特别适于连续移动场合，如拖链、机器人等的安装连接，又因为伺服电缆可具备双重屏蔽效果抗干扰能力强，可将信号传输线和电源连接线集成于一体，节省安装空间减轻自身重量，保持工作的可靠性和稳定性，因此适用于智能伺服驱动自动化技术、工业自动化生产线、工业电子系统、动力设备、控制和生产工程，处理系统、机器人制造，汽车制造工业、木材加工中心线路等。组合结构伺服电缆优化组合电源和控制芯线，同时提供驱动和能源并对相应的温度进行制动。汽车制造、空气系统、暖气系统、数据处理系统、包装机械、自动生成线、各大机床制造、物流仓储设备、机器人、冷冻设备、室内起重设备、成套设备安装工程、控制和制造工程、电站、包装机械、办公自动设备、数控机床、冶金工业、设计加工中心等场合。
耐油伺服电缆-伺服系统连接线电缆产品特性
● 高柔性耐磨、耐切割
● 耐油、耐热阻燃特性
● 低温保持柔性
● 细，重量和体积都已优化，整体屏蔽能消除/降低临近电缆对其产生的干扰
● 我司伺服系统连接线在适用的适用温度范围内，可用于户外移动场合
■ 伺服系统连接线应用范围
● 伺服系统连接线适用于伺服控制器和电机之间的连接电缆
● 用于动力拖链货移动机械部件
● 设备安装工程
● 尤其适用于机床和传输线的潮湿区域
● 装配线、生产线，所有机器中
■ 伺服系统连接线技术认证
● 符合认证：CE, RoHS
● 长距离低衰减信号传输
● 经使用证明我司伺服系统连接线可靠性高
耐油伺服电缆-伺服系统连接线电缆技术参数
● 弹性体绝缘线芯
供电芯线：黑色线芯表面白色数字编码，符合VDE 0293，有黄/绿保护线
控制芯线：控制线对彩色线芯区分符合DIN 47100标准
● 控制线对由铝箔和铜丝编织屏蔽
● 芯线对、芯线和聚酯纤维一起绞合，超小节距
● 无纺织物材料绕包
● 弹性体丁腈材料或聚氨酯（PUR）护套材料
● 伺服系统连接线最小弯曲半径
适用于移动应用：7.5×外径
固定安装：5×外径
● 额定电压
供电芯线：600/1000V
工作电压：控制芯线：250V AC
● 测试电压
供电芯线：4000V
控制线芯：芯/芯：1500V，芯/屏：750V
● 温度范围
移动安装：-20℃到+80℃
固定安装：-30℃带+80℃（我司伺服系统连接线可根据特殊使用环境可按照要求订制）
● 订货说明
标准长度：（100；200；300；500；1000）m
包装形式：≤30kg时卷装，大于30kg时盘装
订货时请注明包装规格（如1×500m盘装或5×100m卷装）

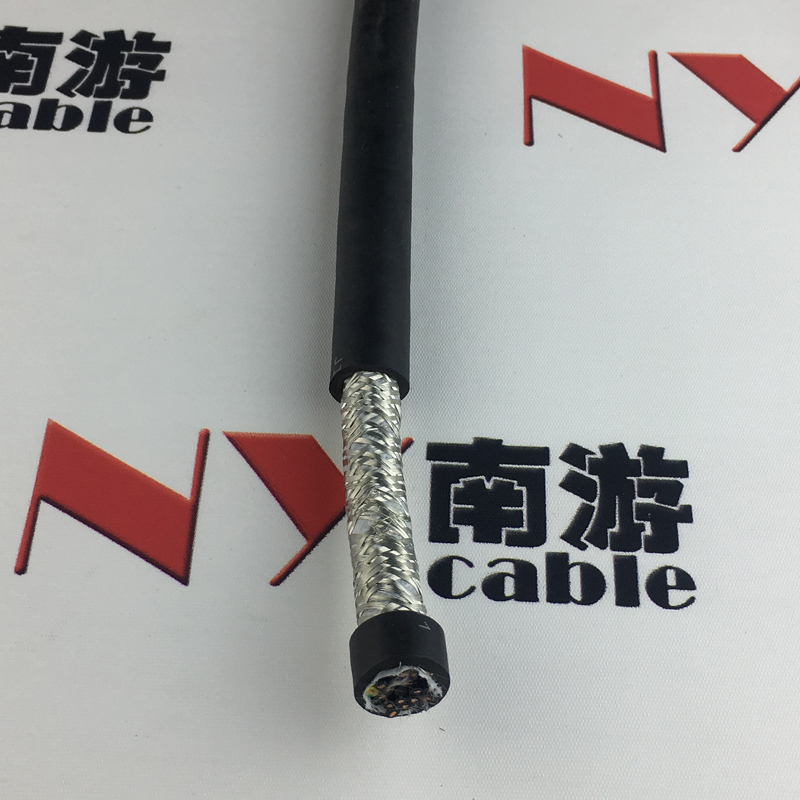

耐油伺服电缆-伺服系统连接线电缆规格及图片
|
0.1*15C |
13 |
0.1 |
91.6 |
7.7 |
8.2 |
|
0.14*15C |
18 |
0.1 |
101.4 |
7.9 |
8.4 |
|
0.2*15C |
25 |
0.1 |
115.4 |
8.3 |
9.0 |
|
0.3*15C |
36 |
0.1 |
156.3 |
9.7 |
10.4 |
|
0.4*15C |
50 |
0.1 |
174.0 |
10.0 |
10.7 |
|
0.5*15C |
60 |
0.1 |
223.5 |
11.6 |
12.3 |
|
0.75*15C |
90 |
0.1 |
272.4 |
12.4 |
13.1 |
|
1.0*15C |
121 |
0.1 |
360.8 |
14.3 |
15.0 |
|
1.5*15C |
182 |
0.1 |
518.6 |
17.4 |
18.8 |
|
2.0*15C |
245 |
0.1 |
709.5 |
20.5 |
22.1 |
|
2.5*15C |
154 |
0.14 |
848.6 |
22.4 |
24.0 |
|
4.0*15C |
252 |
0.14 |
1172.7 |
25.4 |
27.5 |
|
6.0*15C |
370 |
0.14 |
1657.9 |
30.0 |
32.1 |
