伺服编码器电缆不同于伺服电机电缆介绍说明

类别:伺服电缆日期:2019-09-17
我要分享

伺服系统下编码器线,设计用于伺服电机连接伺服控制器下的信号反馈电缆,不同伺服电机电缆作为动力线,而是作为控制

电机正反转的信号传输和反馈电缆线移动安装使用。电缆特别适用于伺服编码系统下的拖链或其他便携式部件的循环往

复移动弯曲安装使用。电缆设计符合CE RoHS认证,产品质量可靠。

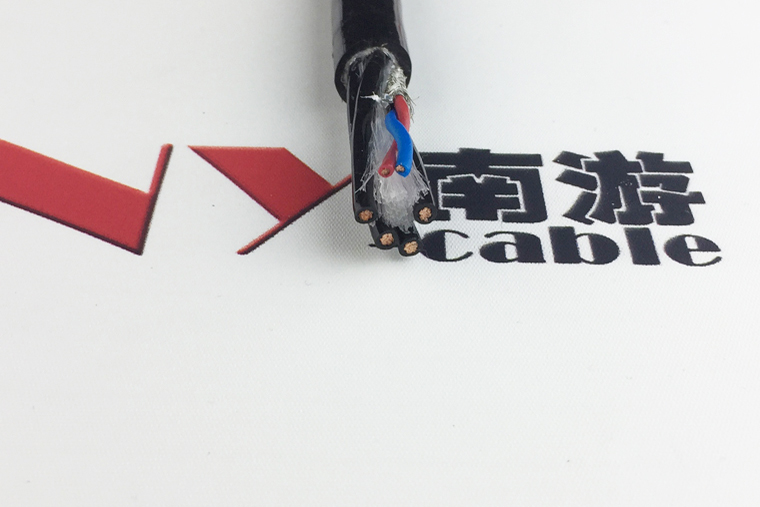

伺服编码器电缆不同于伺服电机电缆-产品设计结构

导体:多股超细无氧裸铜丝精绞集束电缆导体;
绝缘:特殊混合弹性体材质/汽车料/TPE等材质绝缘;
芯线结构:双绞成对结构设计;
屏蔽:铝箔麦拉/镀锡铜网屏蔽设计;
护套:特殊改性弹性体丁晴;

应用于环境较为恶劣的场合,如多油污,多水,高磨损环境以及具有腐蚀性物质的场合和环境,为您推荐聚氨酯PUR护套的编

码器线。



伺服编码器电缆不同于伺服电机电缆-产品电气参数

额定电压:300/300V~300/500V
温度范围:-20~ 80℃温度范围
弯曲半径:7.5*D(移动安装)
符合认证:CE RoHS


伺服编码器电缆不同于伺服电机电缆-产品基本特性

1.柔软性:电缆采用高柔软结构设计,电缆柔软,耐弯曲;
2.芯线采用双绞成对结构设计,电缆的差分信号传输性能优异;

3.铝箔麦拉/高密度镀锡铜网的屏蔽设计结构,可定制单层或双层的分屏蔽 总屏蔽/总屏蔽结构设计,电缆具有优异的抗电磁

干扰性能。

4.产品设计符合CE RoHS认证。


伺服编码器电缆不同于伺服电机电缆


编码器线,作为伺服编码系统下的信号传输和反馈电缆广泛应用,设计符合CE RoHS认证,优异的柔软性能,特别适用于伺服编

码系统的高频循环往复移动弯曲使用。

型号             规格                    外径

SERVO430

4x1.5+(2x1.0)

13.7

14.2

SERVO430

4x2.5+(2x1.0)

14.9

15.4

SERVO430

4x4.0+(2x1.0)

16.7

17.7

SERVO430

4x6.0+(2x1.0))

18.2

19.2

SERVO430

4x10.0+(2x1.0)

23.4

24.4

SERVO430

4x16.0+(2x1.0)

25.8

27.3

SERVO430

4x25.0+(2x1.0)

30.4

31.9

SERVO430

4x1.5+(2x0.75)

13.5

14.0

SERVO430

4x2.5+(2x0.75)

14.6

15.1

SERVO430

4x4.0+(2x0.75)

16.5

17.5

SERVO430

4x6.0+(2x0.75)

17.8

18.8

SERVO430

4x10.0+(2x0.75)

23

24.0

SERVO430

4x16.0+(2x0.75)

25.6

27.1

SERVO430

4x25.0+(2x0.75)

30.2

31.7

SERVO430

4x1.5+(2x1.5)

13.8

14.3

SERVO430

4x2.5+(2x1.5)

15.1

16.1

SERVO430

4x4.0+(2x1.5)

17.3

18.3

SERVO430

4x6.0+(2x1.5)

18.6

19.6

SERVO430

4x10.0+(2x1.5)

23.6

24.6

SERVO430

4x16.0+(2x1.5)

26.5

28.0

SERVO430

4x25.0+(2x1.5)

31.2

32.7
