伺服系统电缆-包括伺服电机电缆和伺服编码器电缆

类别:伺服电缆日期:2019-09-17
我要分享

伺服系统电缆包括伺服电机电缆(伺服马达动力线)、伺服编码器电缆(反馈脉冲信号给伺服控制器)、伺服控制器连

接上位机的信号线,南游电缆上海有限公司专业定制高柔性伺服电缆,且所涉行车应用广泛。




伺服系统电缆-包括伺服电机电缆和伺服编码器电缆-产品应用


南游电缆生产供应的编码器电缆,设计采用高柔性结构设计,具有高柔软、耐弯曲、抗电磁干扰的基本性能,

电缆广泛应用于:

● 双绞编码器电缆对绞节距短,抗串音性能优秀,适用于高速信号回线的配置;

● 屏蔽编码器电缆采用精制镀锡丝编织屏蔽用于对抗电磁干扰要求较高的场合用于测量、控制和调节电路适

用于伺服电机编码器系统、设备安装工程、自动化固定和移动电气装备如拖链、机器人以及便携式机器部件

● 装配线、生产线、汽车制造业、交通设备、数控机床设备、加工设备、工业设备、木工机械等


伺服系统电缆-包括伺服电机电缆和伺服编码器电缆-产品结构

导体:多股超细无氧裸铜丝精绞集束,符合VDE 0295/IEC 60228 Class 6标准
绝缘:特制弹性体材料绝缘
      ≥0.5mm2黑底白色编码带有黄/绿接地保护线符合0293标准
      <0.5mm2彩色线芯区分符合47100标准
芯线结构:线芯优化成缆以短节距层绞,柔性防扭结构;双绞成对结构设计
屏蔽结构:铝箔/镀锡铜网编织电缆屏蔽;
护套:特殊改性弹性体丁晴材质


伺服系统电缆-包括伺服电机电缆和伺服编码器电缆-产品特性

● 更强的耐曲绕性和更快加速度以及更长使用寿命
● 高柔性耐弯曲、耐油阻燃、耐磨抗老化、耐候性能优异……
● 高频响应、抗串音特性以及抗干扰性能优异长距离传输信号低衰减、小延迟
● 低粘性表面,可避免与其他相邻电缆粘连
● 用于工业环境下干燥或潮湿的室内、在适用的使用温度范围内可用于户外安装、防紫外线


伺服系统电缆-包括伺服电机电缆和伺服编码器电缆-产品电器参数


● 移动安装最小弯曲半径:7.5*D(可根据特殊使用环境订制最小弯曲半径)
● 移动安装使用温度范围:-20℃~+80℃(可根据特殊使用环境订制使用温度)
● 额定电压U0/U:300/500V

● 测试电压:3000V

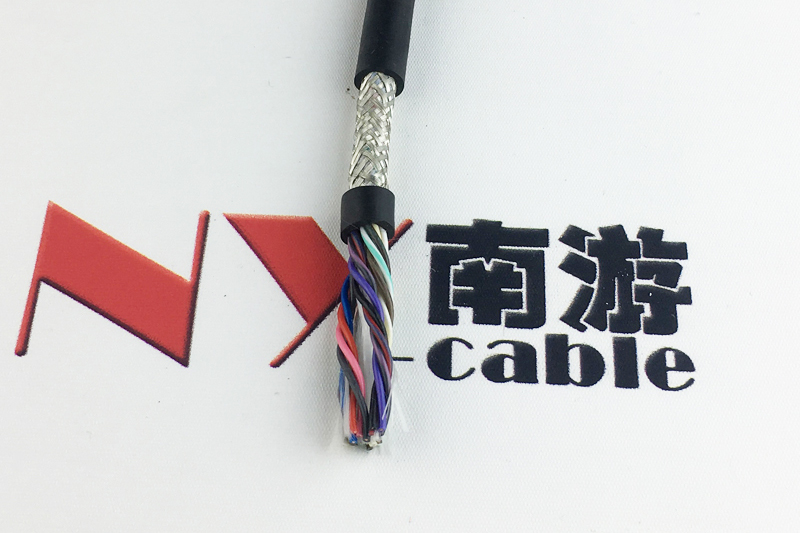

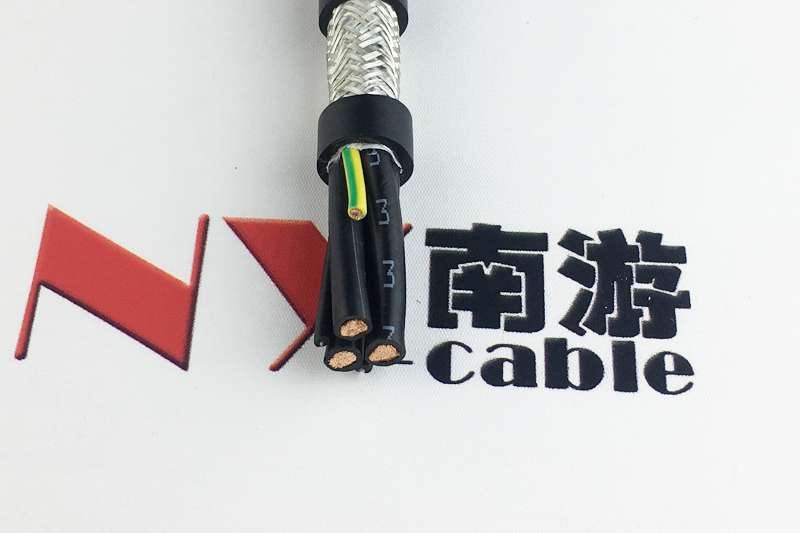

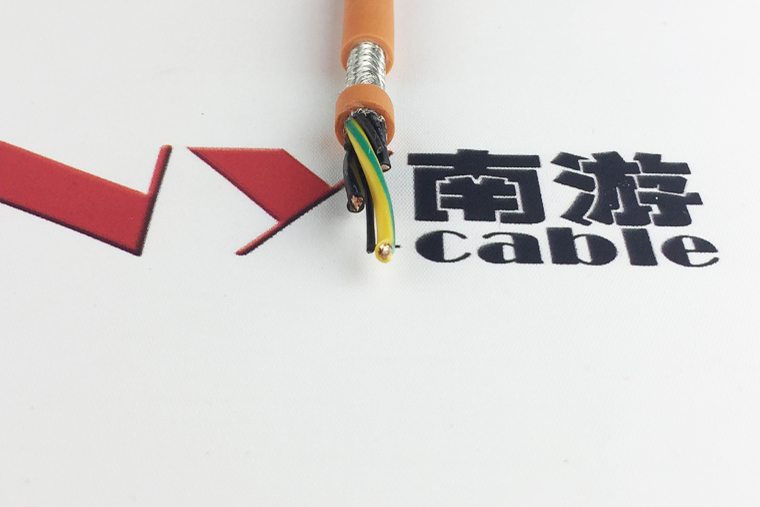

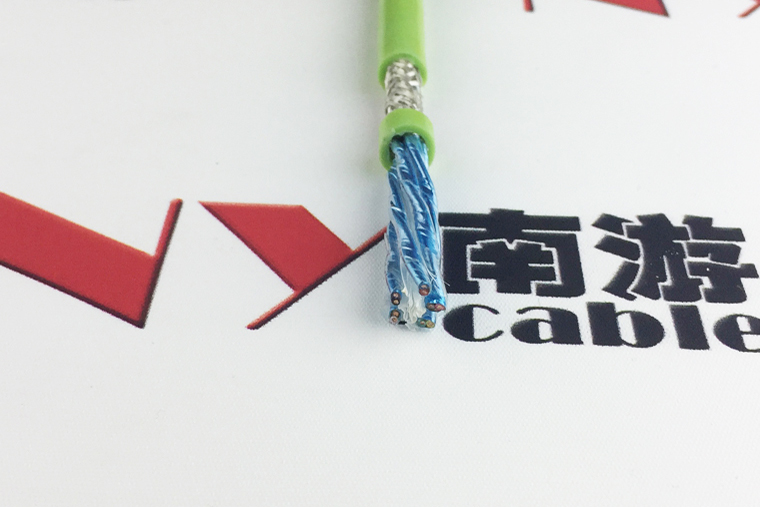

伺服系统电缆-包括伺服电机电缆和伺服编码器电缆规格及产品图片



型号             规格                      外径

SERVO430

4x1.5+(2x1.0)

13.7

14.2

SERVO430

4x2.5+(2x1.0)

14.9

15.4

SERVO430

4x4.0+(2x1.0)

16.7

17.7

SERVO430

4x6.0+(2x1.0))

18.2

19.2

SERVO430

4x10.0+(2x1.0)

23.4

24.4

SERVO430

4x16.0+(2x1.0)

25.8

27.3

SERVO430

4x25.0+(2x1.0)

30.4

31.9

SERVO430

4x1.5+(2x0.75)

13.5

14.0

SERVO430

4x2.5+(2x0.75)

14.6

15.1

SERVO430

4x4.0+(2x0.75)

16.5

17.5

SERVO430

4x6.0+(2x0.75)

17.8

18.8

SERVO430

4x10.0+(2x0.75)

23

24.0

SERVO430

4x16.0+(2x0.75)

25.6

27.1

SERVO430

4x25.0+(2x0.75)

30.2

31.7

SERVO430

4x1.5+(2x1.5)

13.8

14.3

SERVO430

4x2.5+(2x1.5)

15.1

16.1

SERVO430

4x4.0+(2x1.5)

17.3

18.3

SERVO430

4x6.0+(2x1.5)

18.6

19.6

SERVO430

4x10.0+(2x1.5)

23.6

24.6

SERVO430

4x16.0+(2x1.5)

26.5

28.0

SERVO430

4x25.0+(2x1.5)

31.2

32.7
