伺服电缆-长距离行程放置拖链中使用-伺服电机编码器电缆

类别:伺服电缆日期:2019-09-24
我要分享

在某些特定工作环境中会需要伺服电机电缆的某一段放着在长距离行程的拖链当中使用,带或不带铜丝编织屏蔽和集成控

制线对,最适合用于拖链应用,弯曲半径小,所需安装空间小,我司伺服电缆可用于室内干燥或潮湿的工业环境下的连续移动安

装,在适用的使用温度范围内,可用于露天安装使用.


伺服电缆-长距离行程放置拖链中使用-伺服电机编码器电缆-产品特性:



南游伺服电缆可将信号传输线和电源连接线集成于一体,优化的设计大幅减小所需安装空间,自身重量轻,弯曲半

径小,提高了产品的安全性和稳定性; 5百万次循环弯曲的拖链设计寿命;低粘性不粘安装;低温保持柔性;双护套屏蔽结构采

用特殊弹性体材料绝缘,具有低工作电容和低屏蔽电容,与传统的PVC电缆相比,传输时动力损耗更小,3+3结构具有分散接地

保护芯线的对称电缆比4芯电缆的抗电磁干扰能力更强……

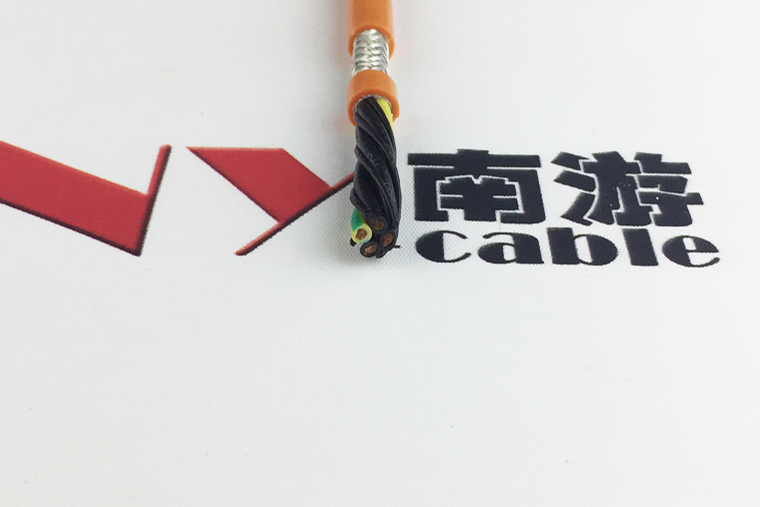

伺服电缆-长距离行程放置拖链中使用-伺服电机编码器电缆-电缆结构

多股细绞成束超细裸铜丝导体

弹性体PVC或TPE芯线绝缘
黑色芯线白色数字编码,带黄/绿接地保护线
控制线对为彩色芯线,并由铝箔和铜丝编织屏蔽
线对和芯线整体绞合小节距成缆

聚氨酯混合料外护套,抗水解,抗老化(护套颜色可选订)


伺服电缆-长距离行程放置拖链中使用-伺服电机编码器电缆-技术参数以及符合性
移动安装最小弯曲半径7.5x电缆外径;移动安装使用温度-10℃至+70℃(可按实际应用生产)
导体结构参照VDE 0295/IEC 60228第6类导体,采用多股细绞成束超细裸铜丝
芯线标识黑色线芯白色数字编码(VDE 0293),控制线对为彩色芯线
芯线接地标识:G=有黄/绿双色接地标识
工作电压Uo/U:动力芯线600/1000V,控制芯线250V AC;测试电压:动力线芯4000V,控制芯线1000V
绝缘电阻>20GΩxcm

符合认证 CE RoHS


规格

型号

标称外径/下限mm

外径上限mm

SERVO430

4x1.0+(2x0.5)

11.6

12.1

SERVO430

4x1.5+(2x0.5)

12.5

13.0

SERVO430

4x1.5+(2x1.0)

13.7

14.2

SERVO430

4x2.5+(2x1.0)

14.9

15.4

SERVO430

4x4.0+(2x1.0)

16.7

17.7

SERVO430

4x6.0+(2x1.0))

18.2

19.2

SERVO430

4x10.0+(2x1.0)

23.4

24.4

SERVO430

4x16.0+(2x1.0)

25.8

27.3

SERVO430

4x25.0+(2x1.0)

30.4

31.9

SERVO430

4x1.5+(2x0.75)

13.5

14.0

SERVO430

4x2.5+(2x0.75)

14.6

15.1

SERVO430

4x4.0+(2x0.75)

16.5

17.5

SERVO430

4x6.0+(2x0.75)

17.8

18.8

SERVO430

4x10.0+(2x0.75)

23

24.0

SERVO430

4x16.0+(2x0.75)

25.6

27.1

SERVO430

4x25.0+(2x0.75)

30.2

31.7

SERVO430

4x1.5+(2x1.5)

13.8

14.3

SERVO430

4x2.5+(2x1.5)

15.1

16.1

SERVO430

4x4.0+(2x1.5)

17.3

18.3

SERVO430

4x6.0+(2x1.5)

18.6

19.6

SERVO430

4x10.0+(2x1.5)

23.6

24.6

SERVO430

4x16.0+(2x1.5)

26.5

28.0

SERVO430

4x25.0+(2x1.5)

31.2

32.7
