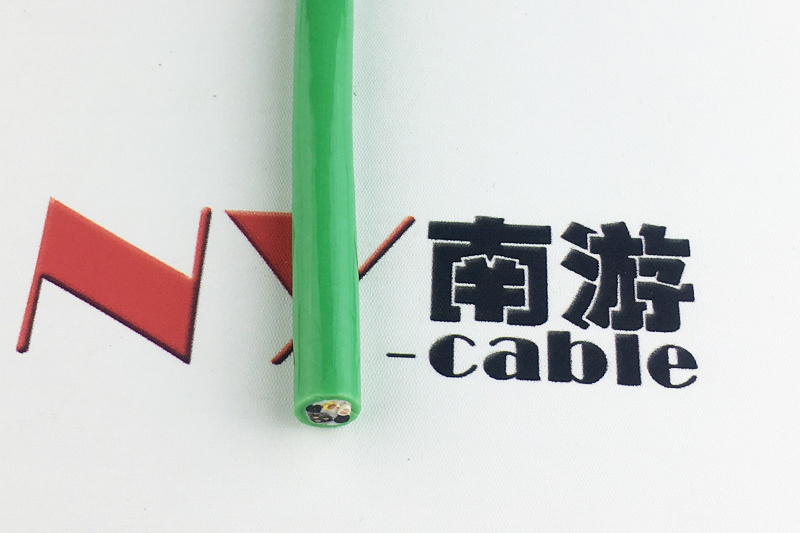

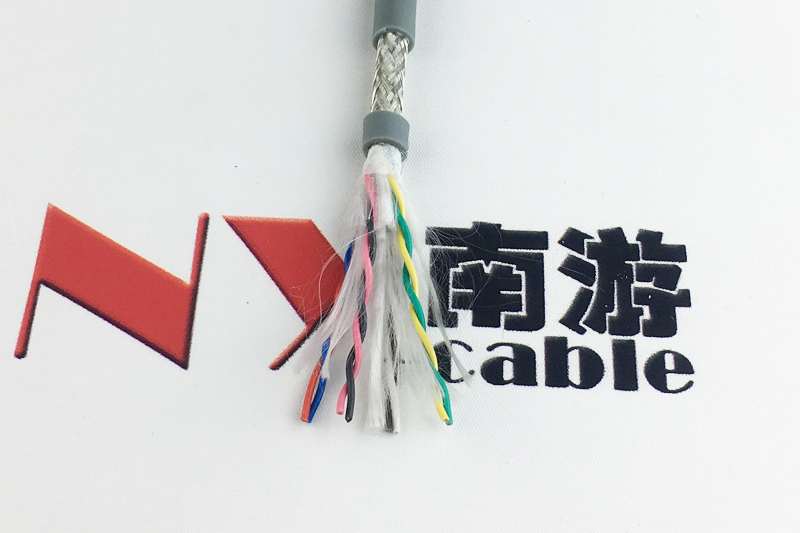

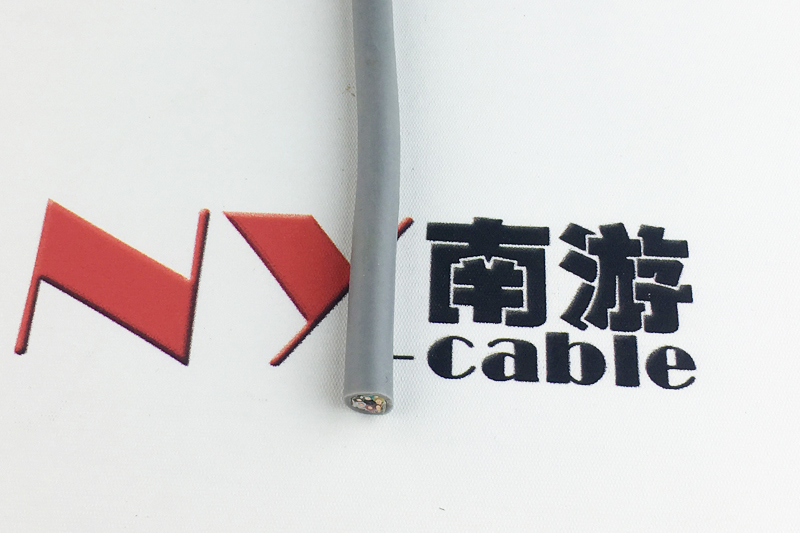

耐油污拖链电缆应对环境工作恶劣拖链系统

类别:拖链电缆日期:2019-04-11
我要分享
高柔性耐油拖链电缆导体中的单丝直径要小于普通电缆(南游拖链电缆导体参照VDE0295/IEC60228第6类导体,采用多股细绞成束裸铜丝)为了保证导体的物理性能、电气性能的稳定,一般用多头拉丝4N导体,导体光鲜明亮,韧性好;电阻率低,电线长期在额定负载下不发热。拖链电缆的绝缘要求很强的耐机械疲劳强度,所以是有一定硬度的和柔韧性的;而普通电缆的绝缘就是使用不导电的物质将带电体隔离或包裹起来。拖链电缆的护套一般要求抗拉,耐磨强,韧性高,而普通电缆这方面的要求较低。
适合用于:测量和控制线路,电气设备工程的动力线路,装配以及机器人技术,数控机床机械自动化,木材石材玻璃等雕刻机械,汽车制造起重运输设备等。
我们的产品特性
●最小弯曲半径●使用温度范围
移动安装:7.5x电缆外径移动安装: -15℃至 +70℃
固定安装:4x电缆外径固定安装: -20℃至 +80℃
●导体结构
VDE 0295/IEC 60228 第6类导体,采用多股细绞成束裸铜丝(镀锡丝请事先说明)
●芯线标识
<0.5mm2: 黑,棕,蓝,紫,粉红,橙
≥0.5mm2: 黑色芯线白色数字编号,3芯或以上带有黄/绿接地保护线
G=有黄/绿双色接地线标识
X=无黄/绿双色接地线标识
●工作电压Uo/U ●测试电压 ●绝缘电阻
300/300V~450/750V 3000V>20 GΩxcm
●阻燃性参照IEC60332-1-2+EN60332-1-2
●电缆认证 CE RoHS
●高柔性耐油拖链电缆订购说明
标准长度:(100,200,300,500,1000)
包装形式:≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格(如1×500m盘装或5×100m卷装)
DRAG300 0.1*24C 13 0.1 137.3 9.4 10.1
DRAG300 0.1*25C 13 0.1 142.6 9.7 10.4
DRAG300 0.1*26C 13 0.1 146.1 9.7 10.4
DRAG300 0.1*27C 13 0.1 149.6 9.7 10.4
DRAG300 0.1*28C 13 0.1 156.3 10.0 10.7
DRAG300 0.1*29C 13 0.1 159.7 10.0 10.7
DRAG300 0.1*30C 13 0.1 163.2 10.0 10.7
DRAG300 0.1*31C 13 0.1 170.3 10.4 11.1
DRAG300 0.1*32C 13 0.1 173.7 10.4 11.1
DRAG300 0.1*33C 13 0.1 177.2 10.4 11.1
DRAG300 0.1*34C 13 0.1 184.5 10.8 11.5
DRAG300 0.1*35C 13 0.1 188.0 10.8 11.5
DRAG300 0.1*36C 13 0.1 191.5 10.8 11.5

DRAG300 0.14*2C 18 0.1 24.1 4.1 4.6
DRAG300 0.14*3C 18 0.1 29.3 4.3 4.8
DRAG300 0.14*4C 18 0.1 35.4 4.7 5.2
DRAG300 0.14*5C 18 0.1 41.8 5.1 5.6
DRAG300 0.14*6C 18 0.1 48.4 5.5 6.0
DRAG300 0.14*7C 18 0.1 55.2 5.9 6.4
DRAG300 0.14*8C 18 0.1 63.0 6.5 7.0
DRAG300 0.14*9C 18 0.1 67.0 6.5 7.0
DRAG300 0.14*10C 18 0.1 74.0 6.9 7.4
DRAG300 0.14*11C 18 0.1 79.6 7.2 7.7
