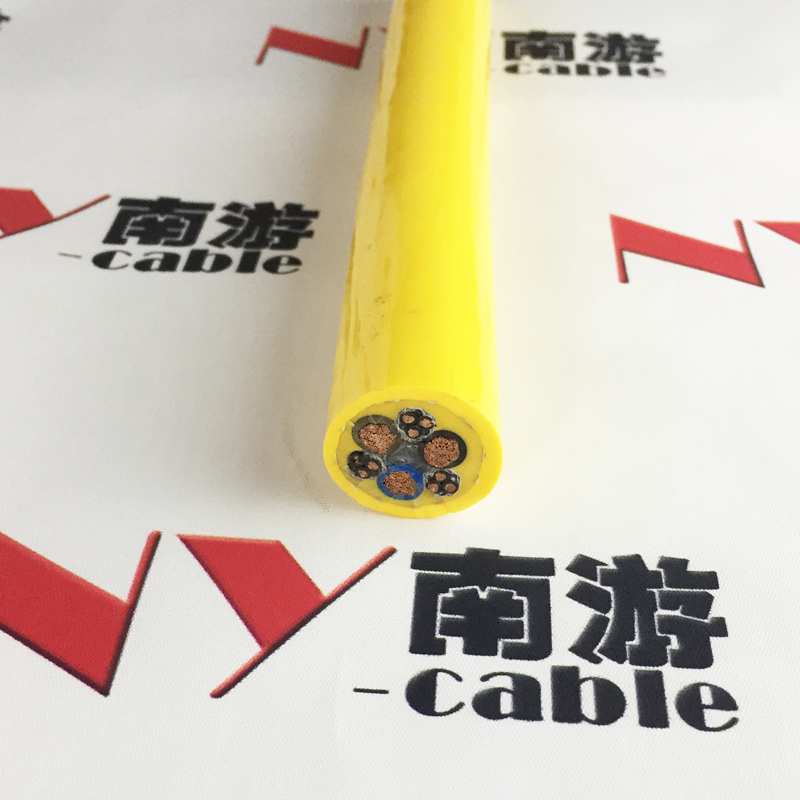

卷筒电缆3×16+1×10铲运机电缆工况要求
进口电缆价格昂贵,货期长,需要提前储备,对比国产电缆并没有太大的质量差距,价格却是国产电缆的3倍以上,我司-南游电缆引进技术,提高生产质量,购买一些进口原材料,结合多年的电缆生产制造经验针对井下矿产机械电缆推出电动铲运机电缆等一系列卷筒电缆。部分国产铲运机电缆在机械性能和耐环境等性能方面存在不少缺陷，使用中容易出现股线断股和护套裂纹等质量问题，影响设备的正常使用并容易造成安全隐患，因此市场迫切需要配套新型高性能承载型卷筒电缆。我们根据铲运机卷筒电缆的使用场合要求，结合国内外技术资料与生产经验，研制出一种承载型卷筒电缆。
弯曲半径 ●使用温度范围
8x 电缆外径（电缆外径≤21.5mm） 移动安装：-40℃ 至 +90℃
10x电缆外径（电缆外径＞21.5mm） 固定安装：-40℃ 至 +100℃
导体结构
VDE 0295/IEC 60228 第5类或6类导体,采用多股细绞成束裸铜丝
芯线标识
5芯及以下: 按VDE 0293或VDE 0293-308彩色芯线色标
7芯及以上: 黑色芯线白色数字编号（VDE 0293）
G=有黄/绿双色接地线标识
X=无黄/绿双色接地线标识
工作电压Uo/U ●测试电压 ●绝缘电缆
450/750V~0.6/1KV 3000V ＞10 GΩxcm
电缆认证 CE RoHS
（1）耐磨性：铁矿用铲运机电缆工作环境恶劣,需要在巷道中频繁移动供电,直接接触铁矿石,因此矿用铲运机电缆的外护套耐磨要求非常高.
（2）抗拉性与耐扭转性：铲运机工作期间,前行/平移或回收,电缆将受到很大的拉力和扭转,因此矿用铲运机电缆的抗拉,弯曲,抗压和耐扭转等性能要求较高.
（3）耐候性：环境适应性强,低温柔性阻燃, 抗UV防水耐腐蚀性能优异
由于铲运机电缆的使用工况非常复杂和恶劣，锋利的矿石和渣土挑战其耐磨性，并且经常性的卷曲和拉伸时要承受较大的拉伸力， 也一直处于高负载、过载运行，常常造成电缆的断芯、短路、导体发热造成绝缘层损坏、螺旋变形、护套的破损，进而造成电缆使用寿命短、使用成本高。南游电缆经过无数次的试验并持续的化铲运机电缆的设计，攻克了在高负载复杂工况下的使用难题，已经成功广泛应用于各型铲运机设备。
在面对了一根电缆为矿用电动铲运机传输动力的可行性与安全性的顾虑之后,矿用电动铲运机电缆迅速发展成为采矿作业不可或缺的一部分,为保证地下采矿的"安全,清洁,高效"电动铲运机配套设施一根高品质更长使用寿命的电缆至关重要.南游铲运机卷筒电缆特性：柔性高耐磨、强度抗拉、抗扭转、防浅水耐油（可生产防水、耐酸碱腐蚀型铲运机电缆）耐候性能优异、抗老化……
铲运机电缆3x16+1x10铲运机卷筒电缆生产厂家--上海南游电线电缆有限公司关于我们
上海南游电线电缆有限公司 是一个满足特殊场合使用电线电缆、依托国外先进技术和成熟工艺、由多名国内电缆专家组成的研发团队，专于从事特种电缆的研发、设计、生产以及销售的专业化线缆企业。
在电厂应用领域，上海南游专注于斗轮机卷盘电缆、翻车机和拨车机拖令电缆以及拖链电缆。
在港口应用领域，上海南游专注于轮胎吊、桥式起重机、龙门起重机用拖令、拖链系统电缆，大车卷筒电缆及吊具电缆。
在冶金应用领域，上海南游专注于耐高温电缆，耐酸等耐化学腐蚀电缆，以及运动型高柔性电缆。
在工业制造领域，上海南游专注于耐油、耐弯折高柔性电缆。主要应用于机床、机械手、物料搬运设备、喷绘、木工机械、包装设备等。
|
DRUM500 |
6.0*7C |
210 |
0.19 |
845.59 |
21.31 |
23.81 |
|
DRUM500 |
6.0*8C |
210 |
0.19 |
976.22 |
23.72 |
26.22 |
|
DRUM500 |
6.0*9C |
210 |
0.19 |
1097.48 |
25.53 |
28.03 |
|
DRUM500 |
6.0*10C |
210 |
0.19 |
1215.38 |
27.1 |
29.6 |
|
DRUM500 |
6.0*11C |
210 |
0.19 |
1285.22 |
26.46 |
28.96 |
|
DRUM500 |
6.0*12C |
210 |
0.19 |
1369.1 |
26.46 |
28.96 |
|
DRUM500 |
6.0*13C |
210 |
0.19 |
1487.89 |
28.03 |
30.53 |
|
DRUM500 |
6.0*14C |
210 |
0.19 |
1571.77 |
28.03 |
30.53 |
|
DRUM500 |
6.0*15C |
210 |
0.19 |
1695.77 |
29.75 |
32.25 |
|
|
|
|
|
|
|
|
|
DRUM500 |
10*2C |
350 |
0.19 |
452.08 |
16.94 |
18.94 |
|
DRUM500 |
10*3C |
350 |
0.19 |
606.24 |
18.14 |
20.14 |
|
DRUM500 |
10*4C |
350 |
0.19 |
775.84 |
20.16 |
22.66 |
|
DRUM500 |
10*5C |
350 |
0.19 |
951.82 |
22.38 |
24.88 |
|
DRUM500 |
10*6C |
350 |
0.19 |
1133.05 |
24.72 |
27.22 |
|
DRUM500 |
10*7C |
350 |
0.19 |
1317.59 |
27.05 |
29.55 |
|
DRUM500 |
10*8C |
350 |
0.19 |
1523.93 |
30.16 |
32.66 |
|
|
|
|
|
|
|
|
|
DRUM500 |
16.0*2C |
326 |
0.25 |
634.71 |
19.73 |
22.23 |
|
DRUM500 |
16.0*3C |
326 |
0.25 |
862.74 |
21.14 |
23.64 |
|
DRUM500 |
16.0*4C |
326 |
0.25 |
1111.11 |
23.52 |
26.02 |
|
DRUM500 |
16.0*5C |
326 |
0.25 |
1368.06 |
26.14 |
28.64 |
|
DRUM500 |
16.0*6C |
326 |
0.25 |
1632.17 |
28.89 |
31.39 |
|
|
|
|
|
|
|
|
|
DRUM500 |
25.0*2C |
509 |
0.25 |
939.5 |
24.1 |
26.6 |
|
DRUM500 |
25.0*3C |
509 |
0.25 |
1289 |
25.9 |
28.4 |
|
DRUM500 |
25.0*4C |
509 |
0.25 |
1668 |
28.8 |
31.3 |
|
DRUM500 |
25.0*5C |
509 |
0.25 |
2059.7 |
32.1 |
34.6 |
