加强抗拉型卷筒电缆结构的重要性

关键词：卷筒电缆,卷筒卷盘电缆,铲运机电缆,聚氨酯卷筒

日期：2019-03-08作者：南游电缆

我要分享

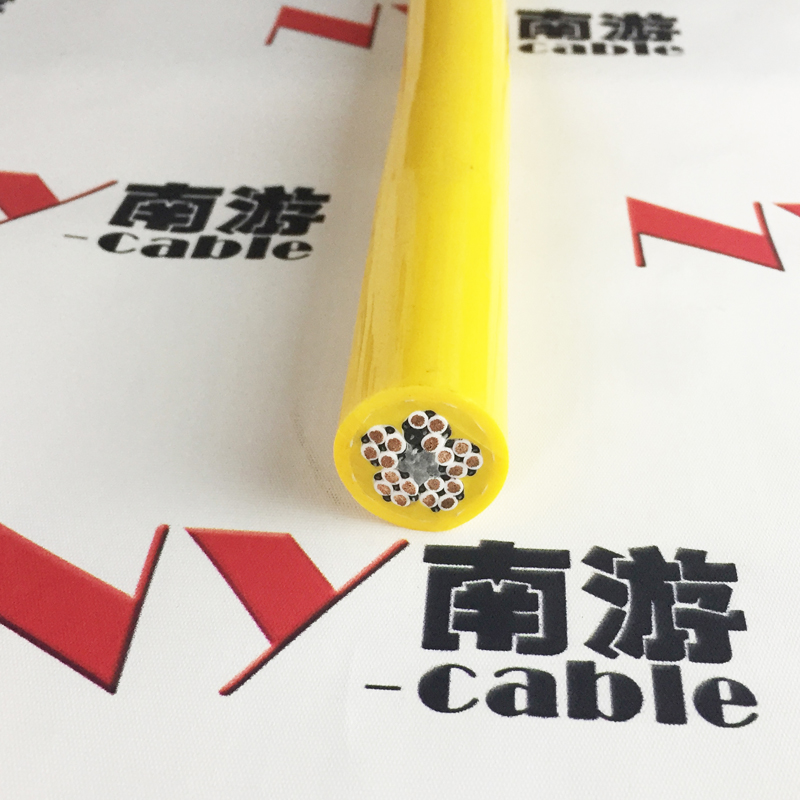

南游卷筒电缆(加强抗拉型)采用加强型导体结构和芳纶纤维编织的加强型护层结构，在超高长度情况下还有镀锌钢丝绳可供选择，能够有效的承载电缆运动过程中的拉张力，具有极好的抗拉性又保持柔软，防止电缆发生不必要的扭曲，有效的避免了卷筒电缆裂皮、鼓包、断芯等一系列问题的发生。

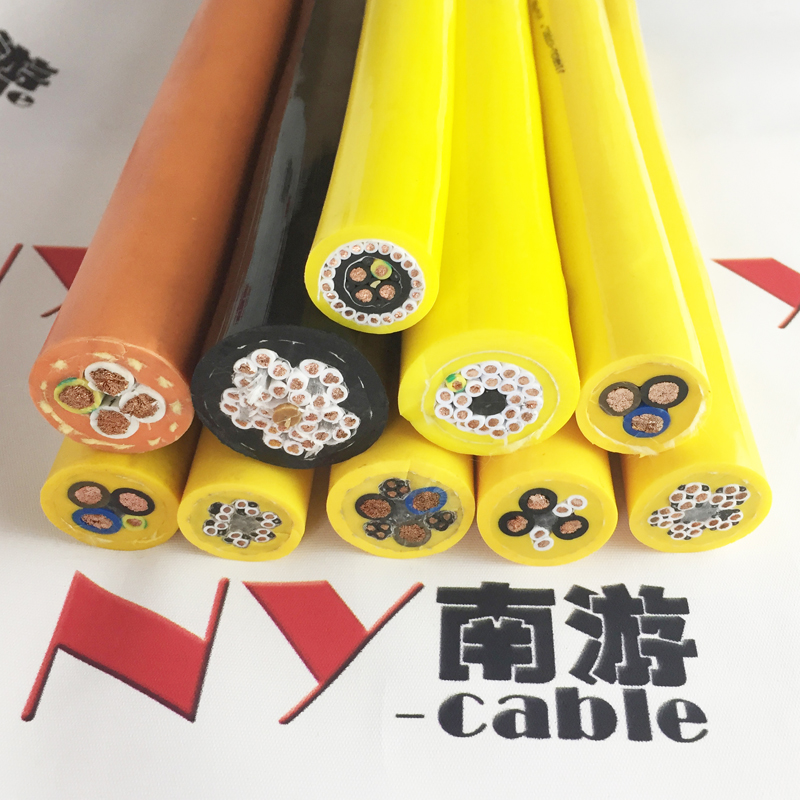

下文由我司（上海南游电线电缆有限公司）以加强抗拉型卷筒电缆为例，简述该类卷筒电缆产品的组成部分，可供参考：

1.抗拉中心:在电缆的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充（而不是像通常情况下，用一些填充料或废塑料制成的垃圾芯线填充）这种方法能有效的保护绞线结构，防止绞线游离到电缆的中心区域。

2.导体结构:拖令电缆应该选择.具柔韧.的导体，一般来说导体越细，电缆的柔韧.越好，但导体过细，会产生电缆缠绕现象。一系列长期的实验提供了单根导线的.佳直径，长度和节向的屏蔽组合，它有.佳的抗拉能力。

3.芯线绝缘:电缆内的绝缘材料不能彼此粘滞。而且绝缘层还需要支撑每股单股的导线。因此只有在高压成型的PVC或者TPE材料才能用于拖令的数百万米电缆中的应用过程中证实他的可靠.。

4.绞线:拖令电缆绞线结构必须以.佳的交合节距绕在一个稳定的抗拉中心周围。然而由于绝缘材料的应用，绞线结构应按运动状态设计，从12根芯线开始，因该采用成束绞合的方式。

5.内护套:甲胄式挤压成型的内护套取代廉价的羊毛材料，填充物或附属填充物。这一方法能保证绞线结构不会散乱。

6.加强件编织屏蔽:用优化的编织角度将屏蔽层紧紧的编织在内护套外，松散的编织带会降低EMC的保护能力并且屏蔽层也很快因屏蔽的断裂而失效。紧密编织的屏蔽层同时具有抗扭力的作用。

7.外护套:由不同的改良材料制成的外护套具有不同的功能，有抗UV功能的，有抗低温功能的，有耐油的以及成本优化的。但所有的这些外护套都有一个共同点，高耐磨.，并不会粘附任何东西。外护套必须是高柔.的但也要有支撑功能，当然应该是高压成型的。
