抗扭转机器人电缆在自动话设备上的应用

关键词：拖链电缆，耐弯曲电缆，柔性电缆，聚氨酯电缆

日期：2019-06-03作者：南游电缆
我要分享
正确选型工业机器人专用电缆需要明确电缆具体用在什么设备上,工业机器人又分移动机器人,弧焊机器人,电焊机机器人,激光加工机器人,装配机机器人,喷漆机机器人,搬运机机器人等.一些特殊的机器人配套使用电缆就会有一些特殊的要求,比如弧焊机器人电缆就要求有耐高温性能和耐火花飞溅性能.

机器人电缆产品应用

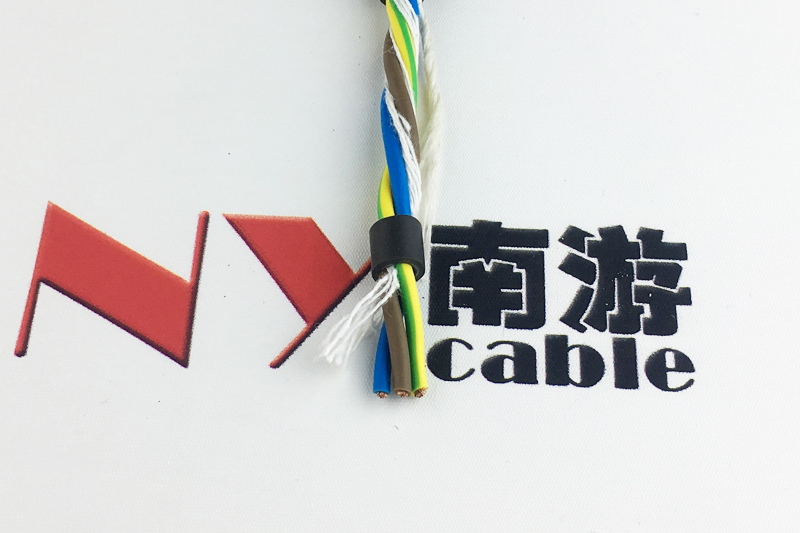

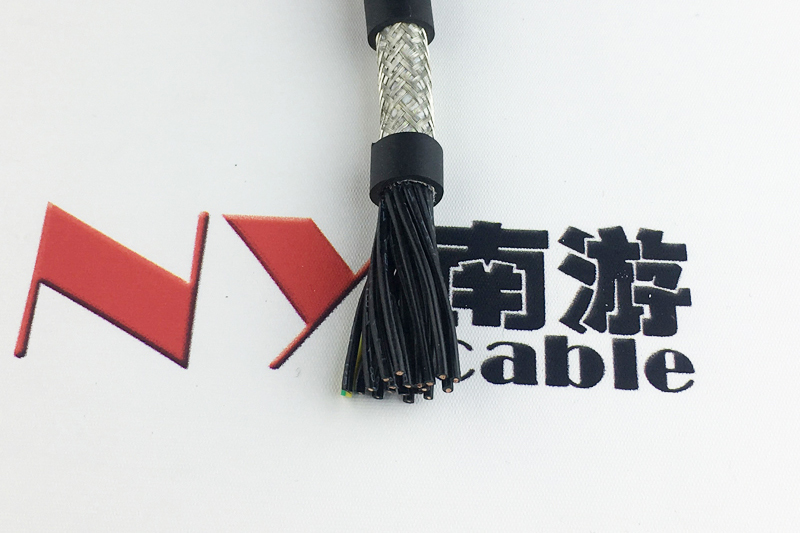

多关节机器人电缆抗扭转机器人电缆

抗扭转机器人电缆在自动话设备上的应用

南游机器人电缆作为控制和测量信号的传输以及电源连接电缆,适用安装在扭力和弯曲应力同时存在的各种场合


适合用于焊接机器人以及机械手的连接和装配,连接回旋式或升降工作台,或因设计时无法设定电缆的移动(如拖链系统中)的场合的安装.

抗扭转机器人电缆在自动话设备上的应用-机器人电缆产品特性


●优质的绝缘和平滑的绕包层,使该电缆在扭力和弯曲应力同时存在的情况下使用寿命更长
●特殊弹性体聚氨酯外护套材料,具有增强的耐油特性,抗磨损切割,抗微生物和水解,阻燃
●其外护套的特性还能防止其他相邻电缆与之粘连
机器人电缆产品结构
多股细绞或精校成束超细裸铜丝(镀锡丝请事先说明)
TPE芯线绝缘,芯线(或线对)绞合成缆
屏蔽型：镀锡铜丝缠绕包层
特制聚氨酯外护套

抗扭转机器人电缆在自动话设备上的应用-技术参数及符合性

移动安装弯曲半径7.5x电缆直径，固定安装弯曲半径4x电缆直径
移动安装使用温度-40℃至+90℃，固定安装使用温度-50℃至+100℃（可按照实际使用温度定制）
导体结构参照VDE 0295/IEC 60228第6类导体结构,多股细绞或精校成束超细裸铜丝
芯线标识截面在0.34平方以下符合DIN47100，芯线截面在0.5平方及以上符合VDE0293；
工作电压Uo/U：48V，0.5平方及以上300/500V
绝缘电阻＞20GΩxcm
测试电压：0.34平方及以下1500V，0.5平方及以上3000V
可定制扭力角度+/-360度/米
符合认证：
工业机器人专用电缆订货说明
G=有黄/绿双色接地标识,X=无黄/绿双色接地标识
包装长度：可定制
≤30kg卷装,＞30kg时盘装
订货时请注明长度要求(如1x500m/盘,或5x100m/卷)

DRAG800

0.2*19C

27

0.1

154.7

10.7

DRAG800

0.2*20C

27

0.1

160.4

10.8

DRAG800

0.2*21C

27

0.1

165.4

10.8

DRAG800

0.2*22C

27

0.1

170.3

10.8

DRAG800

0.2*23C

27

0.1

184.8

11.8

DRAG800

0.2*24C

27

0.1

189.8

11.8

DRAG800

0.2*25C

27

0.1

194.8

11.8

DRAG800

0.2*26C

27

0.1

199.8

11.8

DRAG800

0.2*27C

27

0.1

214.9

12.8

DRAG800

0.2*28C

27

0.1

219.9

12.8

DRAG800

0.2*29C

27

0.1

224.9

12.8

DRAG800

0.2*30C

27

0.1

231.8

13.0

DRAG800

0.2*31C

27

0.1

236.8

13.0

DRAG800

0.2*32C

27

0.1

241.8

13.0

DRAG800

0.2*33C

27

0.1

246.7

13.0

DRAG800

0.2*34C

27

0.1

263.9

14.2

DRAG800

0.2*35C

27

0.1

268.9

14.2

DRAG800

0.2*36C

27

0.1

275.3

14.3

DRAG800

0.2*37C

27

0.1

280.3

14.3

DRAG800

0.2*38C

27

0.1

285.3

14.3

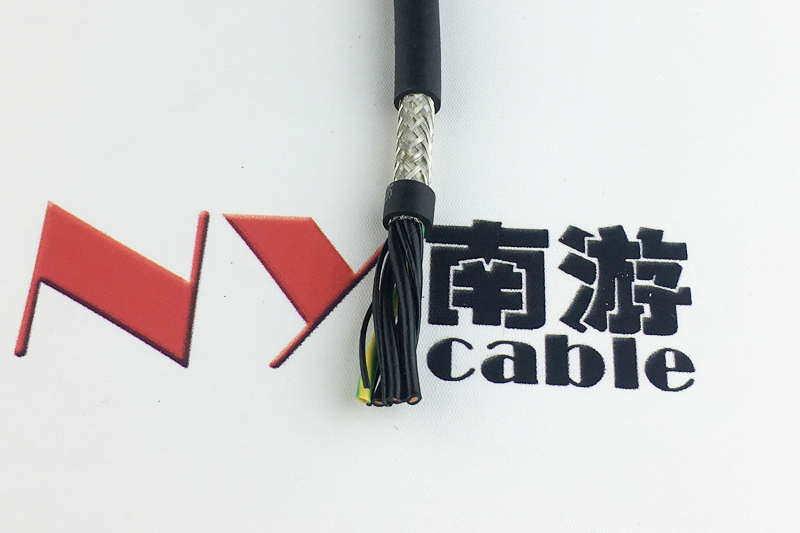

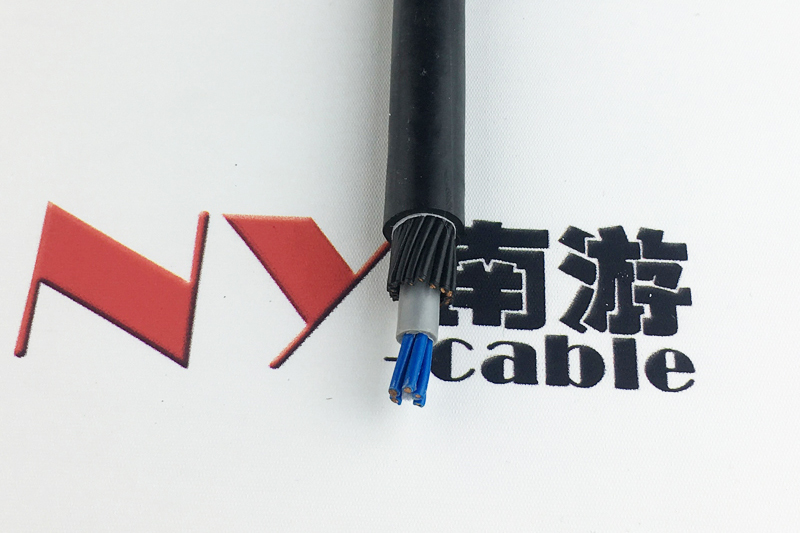

高柔性抗扭转机器人电缆自动化抗扭转机器人电缆
