翻车机电缆指一种用来翻卸铁路敞车的专用电缆

关键词:翻车机扁电缆,台车扁电缆,输送机扁电缆

日期:2019-12-10作者:南游电缆
我要分享

用在翻车机上的电缆-相对于圆形电缆,一字排列扁平电缆更具有节省安装空间和成本等优点,且在芯线根数相同的情况下,其弯曲半径比圆形电缆更小.翻车机系统是一种非常专业化的散状物料卸料系统,它用于火车装载的散状物料的翻卸。翻车机卸煤系统卸车效率高,对车辆损伤少,能改善值班人员的工作环境和便于实现机械的自动化控制。随着国民经济的持续发展,火力发电厂、冶炼厂、水泥厂、港口、矿山的建设所需的火车运输的散状物料如煤炭、焦炭、矿砂的用量大幅增长,目前大型现代化企业广泛应用了翻车机卸车系统。所以翻车机专用电缆由此而被生产出来。

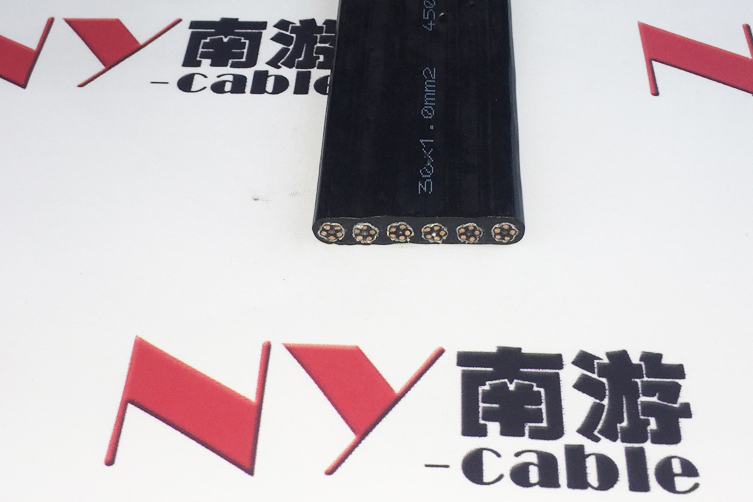

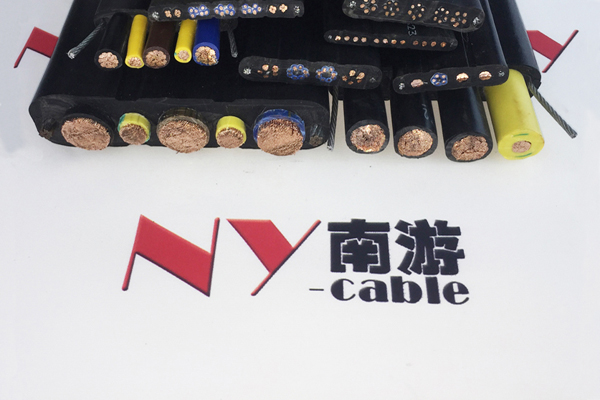

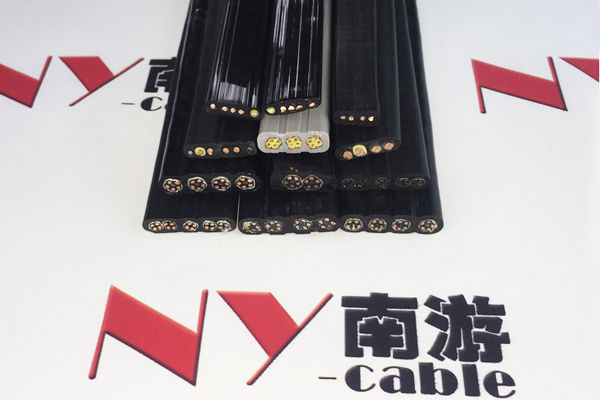

翻车机扁电缆翻车机扁平电缆


抗各种气候条件的扁平翻车机电缆
扁平电缆具有抗气候变化的特性,适用于建筑工地以及船厂的起重设备,可在最恶劣的环境下保证设备的正常工作.


翻车机扁电缆产品优势

相对圆形电缆而言,扁电缆更有节省空间和成本等优点,且在芯线根数相同的情况下,其弯曲半径比圆形电缆更小.
低温保持柔性;低粘性外表,不粘安装
抗拉,抗撕裂性能稳定;良好的耐油性,耐磨性,耐寒性和耐候性能
可设计定制生产耐酸碱盐雾腐蚀系列扁电缆。
通过认证:


翻车机扁电缆产品应用



特别适用安装于室内环境,可用于输送设备,起重机械和运输装置,或移动机械部件等的连接安装.

应用于有轨行车,台车,传输机械,起重天车和各种探伤设备,也可做自承式井道或倾斜式货架的安装,动力传输线以及控制,

照明,通讯线路的使用.

扁电缆具有抗气候变化的特性,可在恶劣的环境条件下保证设备的正常工作.


翻车机扁电缆基本说明



导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准
绝缘:特殊混合弹性体丁腈柔软绝缘
结构:一字排列或梅花排列
加强件:镀锌软钢丝绳(自由悬挂超过80米时)或纤维芳纶纱(可选)
护套:特殊混合弹性体丁腈护套,黑色(RAL9005)或灰色(RAL7001)


翻车机扁电缆技术参数



额定电压:U0/U 450/750V~0.6/1KV
测试电压:3000V
弯曲半径:固定敷设 8XD(电缆最小边); 移动安装 10XD(电缆最小边)
使用温度:固定敷设 -35℃~+80℃; 移动安装 -20℃~+80℃
阻燃性:符合IEC60332-1
耐油性耐化学性:参见上海南游扁电缆参数附表


翻车机扁电缆订购说明



芯线接地标识:G=含黄/绿双色接地保护芯线, X=无黄/绿双色接地保护芯线
标准长度:(100,200,300,500,1000)
包装形式:≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格(如1×500m盘装或5×100m卷装)

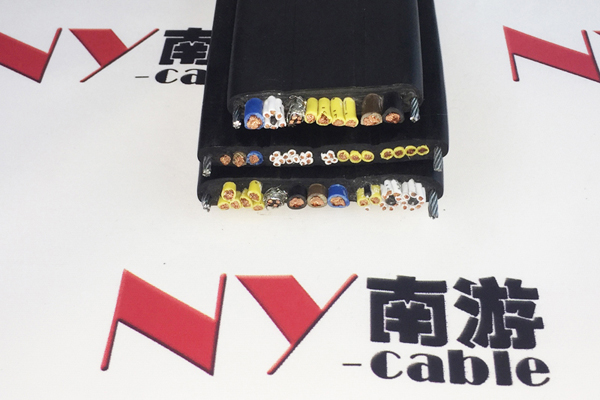

翻车机扁电缆翻车机电缆



型号                         芯数             横截面          宽度                          高度                           km/kg          线芯排列方式


F300FF

5

35

68.6±2.5

15.2±1.0

2716.6

一字排列

F300FF

6

35

82.6±2.5

15.2±1.0

3263.9

一字排列

F300FF

7

35

92.6±2.5

15.2±1.0

3725.3

一字排列

F300FF(G)

2

35

40.2±2.0

15.2±1.0

1458.3

一字排列(带钢丝)

F300FF(G)

3

35

52.2±2.0

15.2±1.0

1962.7

一字排列(带钢丝)

F300FF(G)

4

35

68.2±2.5

15.2±1.0

2553

一字排列(带钢丝)

F300FF(G)

5

35

80.2±2.5

15.2±1.0

3057.4

一字排列(带钢丝)

F300FF(G)

6

35

92.2±2.5

15.2±1.0

3561.7

一字排列(带钢丝)

F300FF

2

50

35.2±2.0

17.4±1.0

1577.4

一字排列

F300FF

3

50

51.4±2.0

17.4±1.0

2326.6

一字排列

F300FF

4

50

67.6±2.5

17.4±1.0

3075.9

一字排列

F300FF

5

50

81.8±2.5

17.4±1.0

3775.9

一字排列

F300FF(G)

2

50

46.8±2.0

17.4±1.0

1954.3

一字排列(带钢丝)

F300FF(G)

3

50

63.0±2.5

17.4±1.0

2703.5

一字排列(带钢丝)

F300FF(G)

4

50

79.2±2.5

17.4±1.0

3452.8

一字排列(带钢丝)

F300FF

2

70

38.8±2.0

19.4±1.0

2050.6

一字排列

F300FF

3

70

56.8±2.0

19.4±1.0

3032.5

一字排列

F300FF

4

70

74.8±2.5

19.4±1.0

4014.3

一字排列

F300FF

5

70

90.8±2.5

19.4±1.0

4941.4

一字排列

F300FF(G)

2

70

50.4±2.0

19.4±1.0

2460.2

一字排列(带钢丝)

F300FF(G)

3

70

68.4±2.5

19.4±1.0

3442.1

一字排列(带钢丝)

F300FF(G)

4

70

86.4±2.5

19.4±1.0

4424

一字排列(带钢丝)

F300FF

2

95

43.0±2.0

21.6±1.0

2643.4

一字排列

F300FF

3

95

63.0±2.5

21.6±1.0

3914.2

一字排列

F300FF

4

95

83.0±2.5

21.6±1.0

5185.1

一字排列

F300FF(G)

2

95

54.6±2.0

21.6±1.0

3089.1

一字排列(带钢丝)

F300FF(G)

3

95

74.6±2.5

21.6±1.0

4360

一字排列(带钢丝)
