集成信号线和电源线的高柔性伺服电机电缆

关键词:伺服电缆信号线,伺服编码器电缆,伺服电机电缆

日期:2019-12-16作者:南游
我要分享
伺服电缆伺服电机专用电缆作为上海南游电线电缆有限公司主营产品之一,公司供应伺服电缆优化设计结构可集成电源电缆和一对或两对信号控制电缆于一体,整体镀锡铜网编织屏蔽,优异的抗电磁干扰性能用于对抗电磁干扰有较高要求的使用场合;我司伺服电缆特别适用于长行程拖链系统使用,高柔性耐弯曲,低电容材料绝缘更能保障长距离信号传输的完整与可靠。

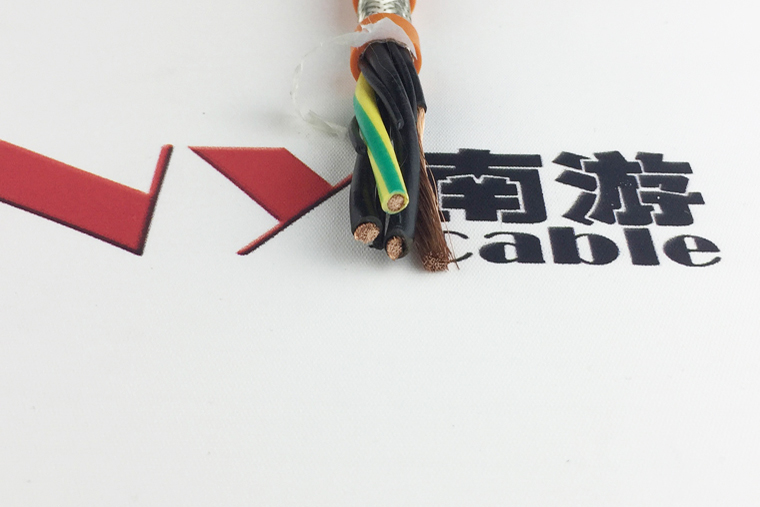

伺服电机电缆伺服电机电缆

品名:伺服电缆,伺服电机电缆,伺服信号线与电源线集成伺服电缆

商标:南游
生产厂家:上海南游电线电缆有限公司

符合认证:CE RoHS


集成信号线和电源线的高柔性伺服电机电缆在拖链系统中的选择


正确的电缆在我们的网页分类中均有展示,如果您没有找到您需要的,请询问我们工作人员,我们会在diyi时间给您建议和帮助,选择zui适合您的拖链系统伺服电缆,伺服电机专用电缆。
电缆在拖链系统中的安装必须非常认真仔细,如下的安装规范是我司(上海南游电线电缆有限公司)多年来对于拖链系统伺服电缆安装的一些经验


1. 电缆的选择必须正确,只选择适合您的伺服电缆

2. 单层结构优于多层结构,如果要使用超过25芯的伺服电缆,请尽量将所需的芯线分成若干电缆
3. 务必注意伺服电缆的允许zui小弯曲半径
4. 无扭力安装,就是用于拖链系统的伺服电缆上没有来自外力拉力的负荷
5. 电缆不能扭结,不能将一根电缆叠放在另一根电缆上面;伺服电缆可以在垂直或水平方向自由移动,特别是可在允许的zui小弯曲半径内自由移动
6. 电缆应该松紧适度并排敷设在拖链上
7. 分配在拖链上的伺服电缆重量要尽可能对称,较重的电缆安装在外面,较轻的安装在里面
8. 电缆外径相差很多的情况下,将拖链的内腔分隔开是一种可取的安装方式
9. 如果拖链折断,电缆也需要更换;因为拖链拉伸过度也会对拖链系统用伺服电缆造成损坏。

以上由国产优质伺服电缆,伺服电机专用电缆生产厂家-上海南游电线电缆有限公司提供,可代替进口电缆!未经允许、请勿转载!涉及更多伺服电缆系列产品欢迎来电我司咨询。

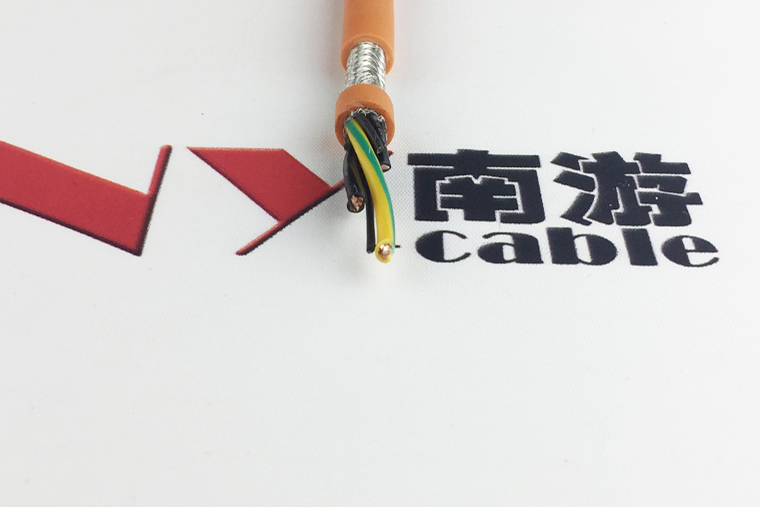

伺服电机电缆伺服电机电缆

规格

型号

标称外径/下限mm

外径上限mm

SERVO430

4x1.0+(2x0.5)

11.6

12.1

SERVO430

4x1.5+(2x0.5)

12.5

13.0

SERVO430

4x1.5+(2x1.0)

13.7

14.2

SERVO430

4x2.5+(2x1.0)

14.9

15.4

SERVO430

4x4.0+(2x1.0)

16.7

17.7

SERVO430

4x6.0+(2x1.0))

18.2

19.2

SERVO430

4x10.0+(2x1.0)

23.4

24.4

SERVO430

4x16.0+(2x1.0)

25.8

27.3

SERVO430

4x25.0+(2x1.0)

30.4

31.9

SERVO430

4x1.5+(2x0.75)

13.5

14.0

SERVO430

4x2.5+(2x0.75)

14.6

15.1

SERVO430

4x4.0+(2x0.75)

16.5

17.5

SERVO430

4x6.0+(2x0.75)

17.8

18.8

SERVO430

4x10.0+(2x0.75)

23

24.0

SERVO430

4x16.0+(2x0.75)

25.6

27.1

SERVO430

4x25.0+(2x0.75)

30.2

31.7

SERVO430

4x1.5+(2x1.5)

13.8

14.3

SERVO430

4x2.5+(2x1.5)

15.1

16.1

SERVO430

4x4.0+(2x1.5)

17.3

18.3

SERVO430

4x6.0+(2x1.5)

18.6

19.6

SERVO430

4x10.0+(2x1.5)

23.6

24.6

SERVO430

4x16.0+(2x1.5)

26.5

28.0

SERVO430

4x25.0+(2x1.5)

31.2

32.7
