电动铲运机电缆-卷盘尾缆使用中需要克服那些因素

关键词:电动铲运机尾缆,铲运机卷盘电缆,电动铲运机卷盘

日期:2019-10-14作者:南游电缆
我要分享

矿用铲运机卷筒电缆作为一系列矿机专用电缆而广泛使用,一般多用在电动铲运机尾缆卷盘上

使用作为电源动力线使用,线缆要求抗拉,耐磨,经常在井下拖拽,并于地上的石子等硬物摩

擦,并要克服电缆外皮撕裂等因素。

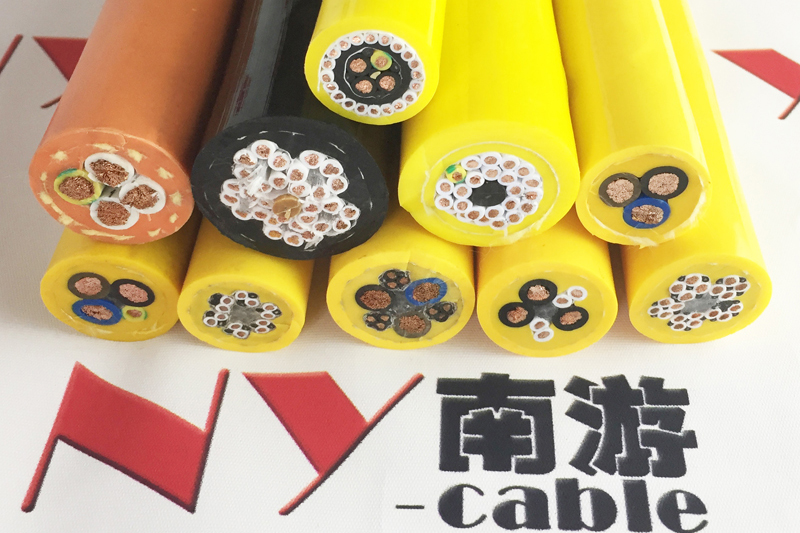

电动铲运机电缆-卷盘尾缆产品应用与特性


南游铲运机电缆作为矿用电动铲运机专用连接与控制用柔性移动电缆,高耐磨抗拉可承受较强外

来机械张力;广泛应用于如:矿用掘进机凿岩台车、电动铲运机、锚杆台车等矿下移动设设备以

及斗轮堆取料机、采煤机、翻车机等大中小型采煤运输移动设备安装工程。



电动铲运机电缆-卷盘尾缆使用中需要克服那些因素?-高耐磨强度抗拉,抗扭转,

耐候抗老化,抗UV防水耐腐蚀性能优异,


(1)耐磨性:铁矿用铲运机电缆工作环境恶劣,需要在巷道中频繁移动供电,直接接触铁矿石,因此

矿用铲运机电缆的外护套耐磨要求非常高.

(2)抗拉性与耐扭转性:铲运机工作期间,前行/平移或回收,电缆将受到很大的拉力和扭转,因此

矿用铲运机电缆的抗拉,弯曲,抗压和耐扭转等性能要求较高.

(3)耐候性:环境适应性强,低温柔性阻燃, 抗UV防水耐腐蚀性能优异

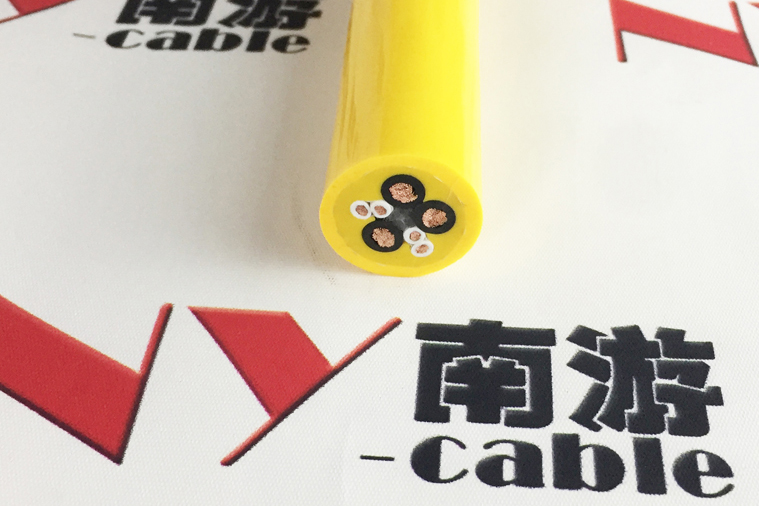

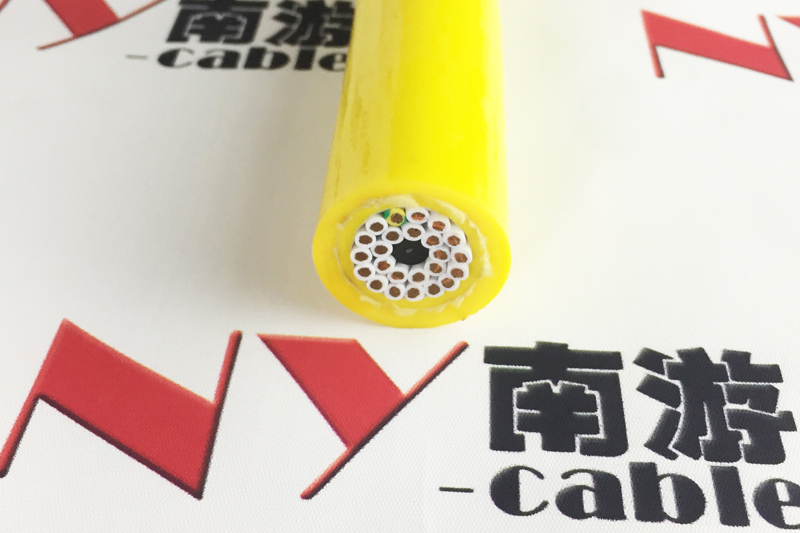

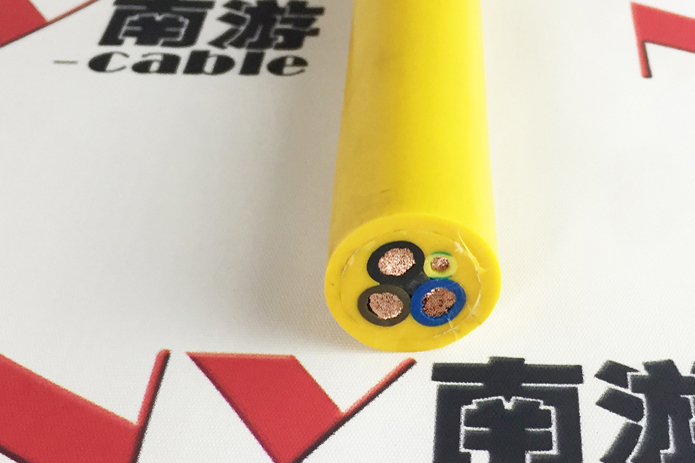

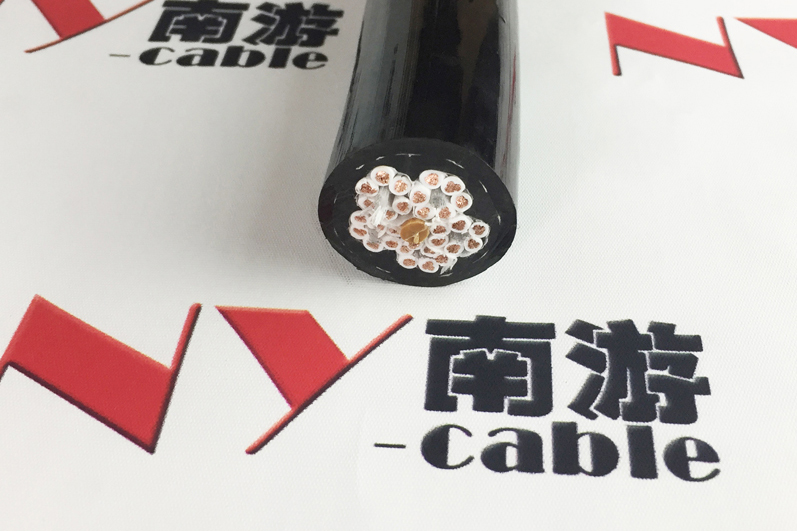

电动铲运机电缆-卷盘尾缆电缆结构说明

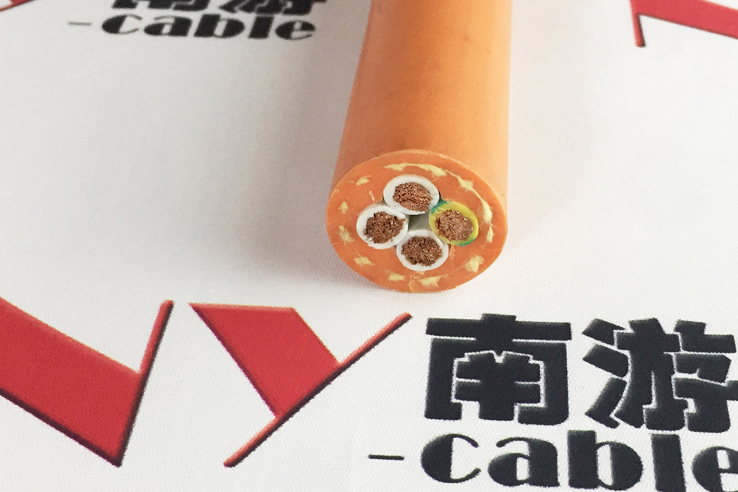

加强型导体结构和芳纶纤维经纬编织电缆本体的加强型护层结构,增强电缆的抗拉抗扭特性,在卷筒

卷绕过程中抵抗拉力对电缆产生的损害以及扭转里产生的螺旋造成的内部结构伤害;柔性机械性能

优异高耐磨的聚氨酯PUR护套铲运机电缆,可以经受长时间的卷绕拖拽运动,极具优异的抗张力特性

,绝缘耐压,卷绕耐压,耐磨等;抗拉耐老化,柔性耐弯曲,耐候耐油以及防紫外线(耐开裂)性能优异,具

备更长使用寿命,代替进口电缆.

导体多股精细无氧裸铜丝,柔性防扭成束; 绝缘高机械性弹性体材料绝缘,≤5芯颜色编码符合

VDE 0293-308,6芯及以上黑色芯线白色数字编号; 成缆优化成缆节距柔性防扭层绞; 高机械性弹

性体挤压内护套; 加强型芳纶纤维经纬编织电缆本体; 护套耐磨弹性体聚氨酯材料,低温阻燃耐磨;

黄色/黑色等可选定生产

常用规格:3x16,3x16+1x10,3x25+1x16/10,3x35+1x16,4x50,3x70+1x35,3x95+1x50,

3x120+1x95,3x35+3x6,3x50+3x10……



电动铲运机电缆-卷盘尾缆技术参数及符合性
移动安装弯曲半径7.5x电缆外径
移动安装使用温度范围-40℃至+90℃;固定安装使用温度范围-50℃至+100℃
导体结构参照VDE 0295/IEC 60228 第5类或6类导体,采用多股细绞成束裸铜丝
芯线标识
5芯及以下: 按VDE 0293或VDE 0293-308彩色芯线色标
7芯及以上: 黑色芯线白色数字编号(VDE 0293)
G=有黄/绿双色接地线标识
X=无黄/绿双色接地线标识
工作电压Uo/U,450/750V~0.6/1KV
3000V测试电压
绝缘电阻 >10 GΩxcm
符合认证 CE RoHS


公司主营:高柔性拖链电缆,机器人电缆,电动铲运机电缆,零浮力漂浮电缆,卷盘卷筒电缆,伺服电缆

,编码器电缆,聚氨酯电缆,垃圾吊抓斗电缆,行车起重扁平电缆,耐油电缆,柔性控制电缆……等系列产品

,南游电缆采用独特的电缆结构及优质的电缆材料设计,使电缆具有更长的使用寿命,具备良好的

耐候性,耐磨性,耐弯折性以及优异的机械性能,更多特种线缆产品后续开发中,专业为工矿企业

、工业设备与装置、工业自动化的应用整合出完整的解决方案。

型号          规格              导体根数   单根直径            重量kg/km      外径下线        外径上限

DRUM500

4.0*3C

128

0.19

273.5

12.3

13.9

DRUM500

4.0*4C

128

0.19

344.8

13.6

15.2

DRUM500

4.0*5C

128

0.19

419.0

14.6

16.6

DRUM500

4.0*6C

128

0.19

495.4

16.0

18.0

DRUM500

4.0*7C

128

0.19

573.1

17.5

19.5

DRUM500

4.0*8C

128

0.19

660.5

19.4

21.9

DRUM500

4.0*9C

128

0.19

741.3

20.9

23.4

DRUM500

4.0*10C

128

0.19

819.5

22.2

24.7

DRUM500

4.0*11C

128

0.19

864.2

21.6

24.1

DRUM500

4.0*12C

128

0.19

918.7

21.6

24.1

DRUM500

4.0*13C

128

0.19

997.6

22.9

25.4

DRUM500

4.0*14C

128

0.19

1052.1

22.9

25.4

DRUM500

4.0*15C

128

0.19

1134.5

24.3

26.8

DRUM500

4.0*16C

128

0.19

1189.1

24.3

26.8

DRUM500

4.0*17C

128

0.19

1274.1

25.8

28.3

DRUM500

4.0*18C

128

0.19

1328.6

25.8

28.3

DRUM500

4.0*19C

128

0.19

1399.3

26.5

29.0

DRUM500

4.0*20C

128

0.19

1469.5

27.2

29.7

DRUM500

4.0*21C

128

0.19

1568.5

29.2

31.7

DRUM500

4.0*22C

128

0.19

1657.9

30.6

33.1

DRUM500

4.0*23C

128

0.19

1712.4

30.6

33.1

DRUM500

4.0*24C

128

0.19

1766.9

30.6

33.1
