管道机器人电缆的耐磨-抗拉-耐腐蚀防水性能

关键词:管道机器人电缆,抗拉管道机器人电缆,耐磨管

日期:2019-11-05作者:南游电缆
我要分享

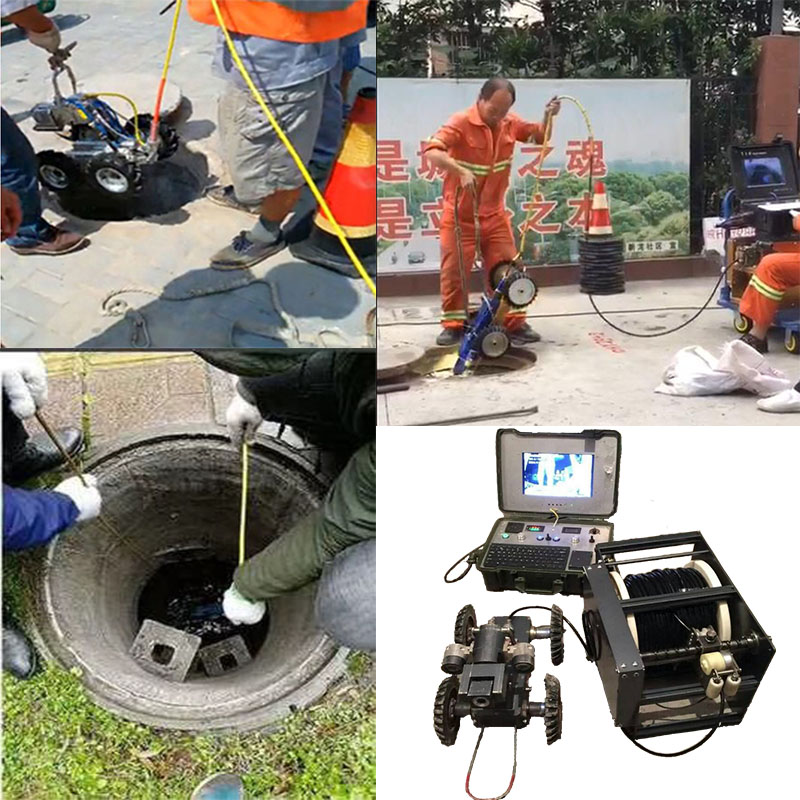

管道机器人工作于井下、管道等环境中,可以想象工作环境需要电缆在管道内反复摩擦所以要求电缆有很强的耐

磨性能,管道内污水等混合液体,气体有一定的腐蚀性,要求电缆必须耐腐蚀,防水、耐水解等,有些电缆材料

虽然都能满足以上几点,但是随着温度升高,耐水解性能变低,导致电缆寿命变低,南游电缆提出的解决办法是

更换进口材料、改良工艺。依托于先进的技术成品满足所有需求的管道机器人电缆

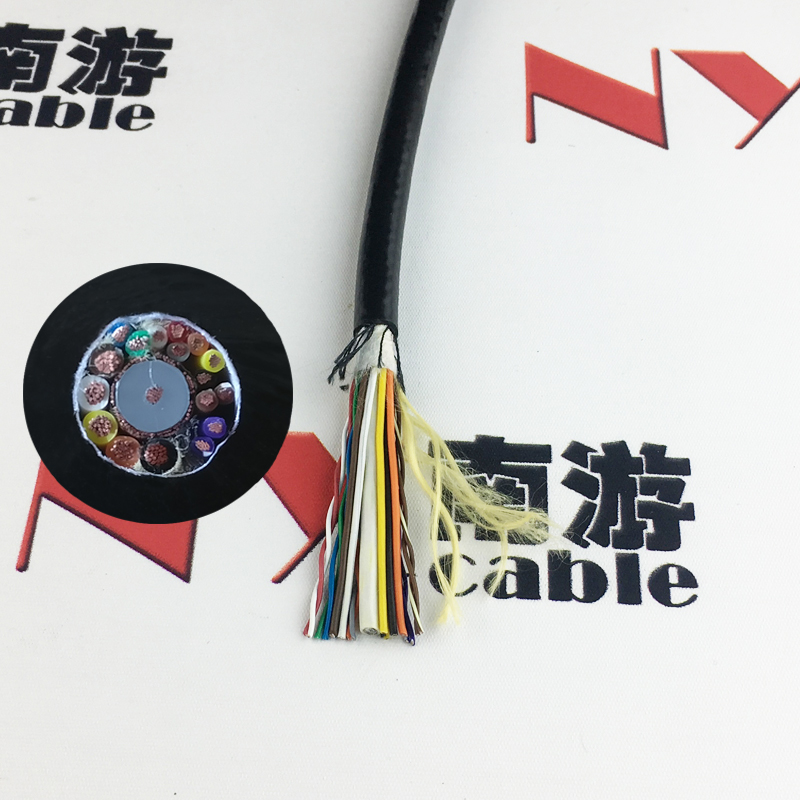

机器人电缆示意图



管道机器人电缆是专业用于管道养护和管道运行系统排查行业特殊设计生产的一种电线电缆,作为管道爬行机

器人的动力传送以及信号反馈载体;管道机器人往往体积小功能复杂,一根高品质的管道机器人电缆是管道机

器人高效工作的有力保障。



管道机器人电缆因为使用环境特殊,需要以下的要求:

1、管道机器人电缆信号传输能力强,传输延迟要求极低。管道机器人电缆需要传输的信号时间短而且十分精确。


2、管道机器人电缆的CCTV检测电缆耐磨性能要很好,耐磨性好是机器人电缆的必备条件,因为电缆长期运动必

定会有所损害。为了不影响内部的绞线,让机器人正常运用,需要使用高柔性电缆或者超高柔电缆作为传输电缆。


3、管道机器人电缆使用寿命要长久,管道机器人电缆在管道内会遇到各种的物质或者障碍,摩擦、弯折等比普

通的机器人电缆多很多,这就需要有长久的使用寿命,需要耐腐蚀、耐油的特种PVC或者PUR材质做外护套。


4、管道机器人电缆中的芯线,束绞,屏蔽层等因为使用环境要求,必须要能够承受弯曲时产生的挤压力或者是由

扭转运动产生的径向压力的变化。这就需要使用不同“软”结构元件,如:粘胶纤维,PTFE元件或其它装填元件等

,都应用在管道机器人电缆中,这样能够更好的吸收扭转力。


型号

管道器人电缆规格

单根导体直径φ

外径/mm

控制信号线

视频信号线

电源线

地线

PI60

6×2×0.14

75-3

4×0.35

0.4

0.1

9.3

PI60

9×2×0.14

75-3

4×0.35

0.4

0.1

9.3

PI60

12×0.14

75-3

4×0.35

0.4

0.1

9.3

PI60

18×0.14

75-3

4×0.35

0.4

0.1

9.3

PI60

6×2×0.14

1×2×0.2

4×0.35

0.5

0.1

10

PI60

9×2×0.14

1×2×0.2

4×0.35

0.5

0.1

10

PI60

12×0.14

1×2×0.2

4×0.35

0.5

0.1

10

PI60

18×0.14

1×2×0.2

4×0.35

0.5

0.1

10

型号

管道机器人电缆

中心

外层

横截面积/mm²

导体直径Φ

导体数

导体数

外径/mm

PI60

1.57

0.1

200

200

6.2

6.5

PI60

3.14

0.1

400

400

6.6

6.8

PI60

3.92

0.1

500

500

PI60

4.71

0.1

600

600

PI60

5.49

0.1

700

700

PI60

6.28

0.1

800

800

PI60

7

0.1

900

900

PI60

7.85

0.1

1000

1000
